Texas Instruments TPS25868Q1EVM-162 Evaluierungsmodul (EVM)
Das Texas Instruments TPS25868Q1EVM-162 Evaluierungsmodul (EVM) ist zur Evaluierung der TPS25868-Q1 USB-Type-C®- und -Type-A-Anschlüsse von TI ausgelegt. Diese Anschlüsse bieten einen Ausgangsstrom von bis zu 5,6 A, 2,4 A für einen Typ-A-Anschluss und 3 A für einen Typ-C-Anschluss sowie 200 mA für einen Ausgang. Der TPS25868Q1EVM-162 von Texas Instruments arbeitet in einem Bereich von 5,5 V bis 26 V und widersteht 40 V Transientenspannung. Widerstände können die Schaltfrequenz auf dem Evaluierungsmodul einstellen.
Merkmale
- Eingangsbereich von 5,5 V bis 26 V, Dauerausgangsstrom-Abwärtswandler von 2,4 A für Typ-A-Anschluss und 3 A für Typ-C-Anschluss
- Leistung von 200 mA für OUT-Pin, Leistung von 200 mA für VCONN-Leistungserfüllung der USB3.1-Leistungsanforderungen
- Erzwungener PWM-Betrieb mit Frequenzspreizungs-Dithering bei 200 kHz bis 800 kHz
- Vollständig AEC-Q100-qualifiziert
- Smart-Wärmemanagement
- Konform mit USB-Batterieladespezifikation Rev. 1.2 DCP-Modus, Divider-3-Modus, Samsung 1,2-V-Modus und USB-Typ-C Rev. 1.3
- Benutzerprogrammierbare VBUS-Strombegrenzung und interne VCONN-Strombegrenzung
Applikationen
- Fahrzeuganwendungen
- USB-Media-Hubs
- USB-Ladeanschlüsse
- Dual-USB-Ladegeräte für den Sekundärmarkt

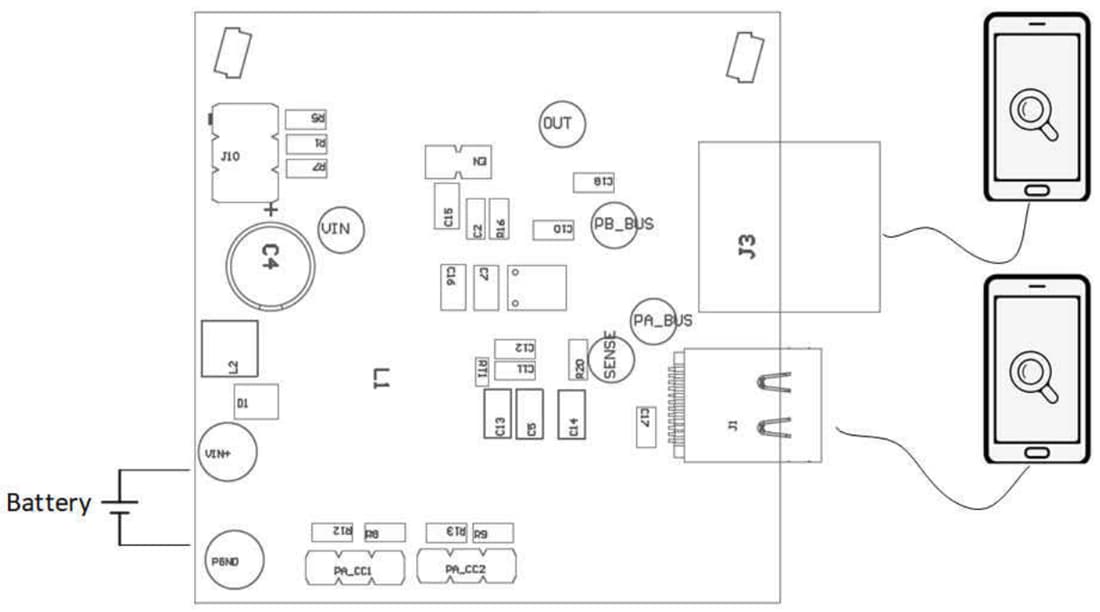

Board-Einrichtung
