Texas Instruments TPS25946EVM eFuse-Evaluierungsboard

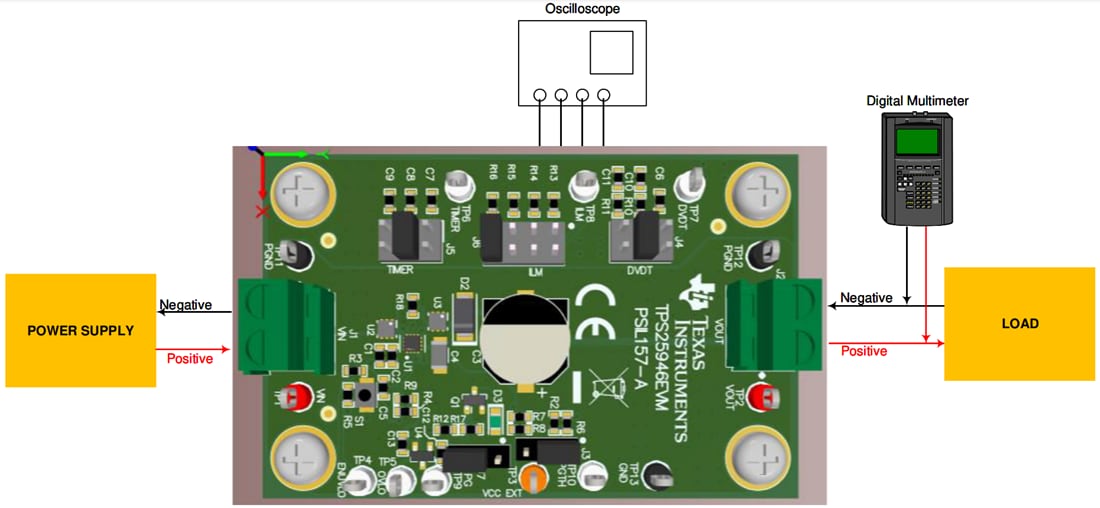

Das Texas Instruments TPS25946EVM eFuse-Evaluierungsboard ermöglicht die Evaluierung der TPS259460A und TPS259460L eFuses aus der TPS25946-Produktfamilie. Das TPS25946 Bauteil ist eine 5,7-A-eFuse mit 2,7 V bis 23 V und integriertem 28,3-mΩ-FET. Dieses Evaluierungsmodul wird mit einstellbaren ITimer-, dVdt-, ILM- und PGTH-Einstellungen geliefert. Die Eingangsleistung wird an Steckverbinder J1 angelegt, während J2 die Ausgangsverbindung für das Evaluierungsmodul herstellt. Die U2 und U3 TVS-Dioden bieten einen Eingangsschutz vor transienten Überspannungen, während die D2 Schottky-Diode einen Ausgangsschutz für den TPS25946 bietet. Die U3 TVS-Diode ist nützlich, um den TPS25946 von Texas Instruments während einer Transiente zu schützen, die durch einen Kurzschluss am Steckverbinder J1 verursacht wird, wenn der Strom von OUT (Steckverbinder J2) nach IN (Steckverbinder J1) fließt. Mit S1 kann U1 zurückgesetzt oder deaktiviert werden. Eine Power-Good-Anzeige (PG) wird von einer LED (D3) bereitgestellt. Ein skalierter Gerätestrom kann bei TP8 mit einem Faktor von 0,13 V/A überwacht werden.
