Texas Instruments TPS53830 Integrierter Abwärts-Digitalwandler
Texas Instruments TPS53830 Integrierte Abwärts-Digitalwandler sind integrierte Abwärtswandler im D-CAP+™-Modus für die DDR5-On-DIMM-Stromversorgung. Der TPS53830 bietet VDD-, VDDQ- und VPP-Spannungen für die DRAM-Chips auf dem DIMM-Modul mit konfigurierbarer Strombelastbarkeit.
Der TPS53830 integrierte Abwärts-Digitalwandler von TI bietet eine Hochstromschiene, die auf 2 Phasen oder zwei Ausgänge konfiguriert werden kann, um bis zu 12 A (oder 6 A + 6 A) Strom mit D-CAP+™-Steuerung zu liefern.
Der TPS53830 verfügt über eine interne Kompensation, die die Anzahl der externen Komponenten reduziert und eine einfache Bedienung ermöglicht. Die TPS53830 Wandler unterstützen eine große Auswahl von Telemetriefunktionen, einschließlich Eingangsspannung, Ausgangsspannung, Ausgangsstrom, Überspannung, Unterspannung, Überstrombegrenzung und Übertemperaturschutz.
Der TPS53830 ist in einem thermisch optimierten 35-Pin-QFN-Gehäuse mit einer Betriebstemperatur von -40 °C bis +125 °C erhältlich.
Merkmale
- Einzelnes Silizium-Design zur Unterstützung von DDR5-Applikationen
- 3 Ausgänge zur Versorgung von VDD (1,1 V), VDDQ (1,1 V) und VPP (1,8 V) mit optionalem vierten Ausgang (VDD2)
- Für 3 Ausgänge, 12 A für VDD(SWA Dual-Phase), 6 A für VDDQ(SWC) und 5 A für VPP(SWD) mit 3 Ausgängen
- Für 4 Ausgänge, 6 A für VDD1(SWA), 6 A für VDD2(SWB), 6 A für VDDQ(SWC) und 5 A für VPP(SWD)
- Differential-Fernerkundung: VDD, VDDQ und VPP
- D-CAP+™-Steuerung für ein schnelles Einschwingverhalten
- Großer Eingangsspannungsbereich: 4,5 V bis 15 V
- Programmierbare interne Schleifenkompensation
- Zyklus-für-Zyklus-Strombegrenzung pro Phase
- Programmierbare Frequenz: 500 kHz bis 1,375 MHz
- Unterstützt I2C- und I3C-Busschnittstelle für die Telemetrie von Spannung, Strom, Leistung, Temperatur und Fehlerbedingungen
- Schutz vor Überstrom, Überspannung und Übertemperatur
- Ausgestattet mit einem persistenten Register (Black Box)
- Niedriger Ruhestrom
- 35-Pin-QFN-PowerPad™-Gehäuse von 5 mm × 5 mm

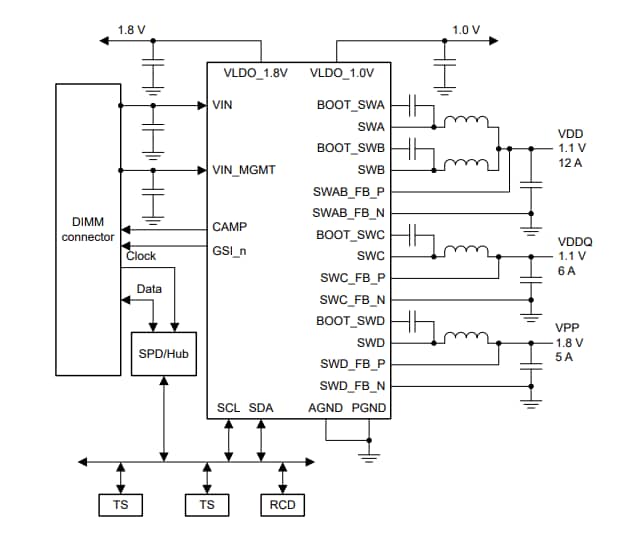

Vereinfachte Applikation
Veröffentlichungsdatum: 2022-03-21
| Aktualisiert: 2023-03-05
