Texas Instruments TPS546B24AEVM-1PH Wandler-Evaluierungsmodul
Texas Instruments TPS546B24AEVM-1PH Converter Evaluation Module (evm) evaluiert den TPS546B24A 20 A Abwärtswandler. Das Gerät TPS546B24A ist ein stapelbarer synchroner Abwärtsregler mit einer PMBus-Schnittstelle, der mit einer Nennspannung von 2,95 V bis 18 V betrieben werden kann. Das Texas Instruments TPS546B24AEVM-1PH ermöglicht die Programmierung und Überwachung über die PMBus-Schnittstelle.
Merkmale
- 1,2 V Ausgabe bei 20 A
- PMBus programmierbare Schaltfrequenz von 225 kHz bis 1,5 MHz
- PMBus-Telemetrie von VIN, VOUT, IOUT und der internen Chiptemperatur
- Wählbare interne Kompensation
- Adaptive Spannungsskalierung (AVS) und Margining über PMB
- Differenzielle Fernabfrage mit internem FB-Teiler für < 1 % Gesamtfehler VOUT von -40 °C bis +150 °C TJ

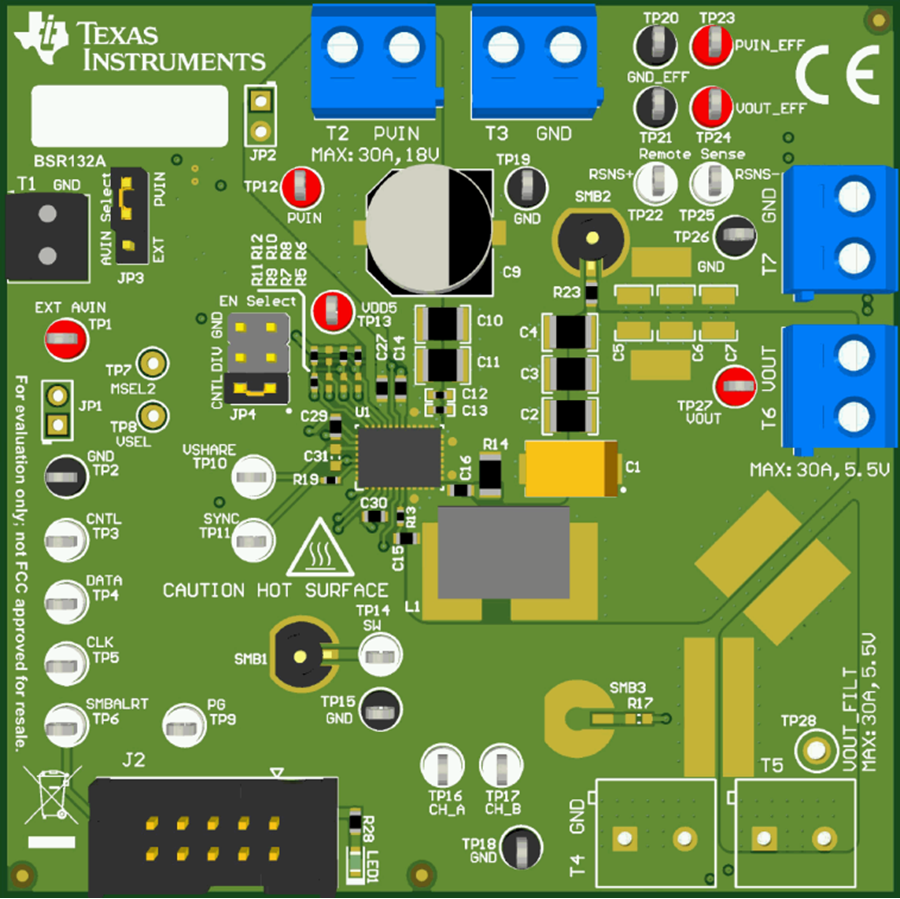

Board-Layout
Verwandtes Produkt
Texas Instruments TPS546B24A bis zu vierfach-stapelbarer PMBus-Abwärtswandler
Ist zu einem Hochfrequenzbetrieb und einem Stromausgang von 20 A von einem Gehäuse von 7 mm × 5 mm fähig.
Veröffentlichungsdatum: 2020-09-23
| Aktualisiert: 2024-08-26
