Texas Instruments TPS568231 Synchroner Abwärtswandler
Der Texas Instruments TPS568231 synchrone Abwärtswandler ist ein benutzerfreundlicher Wandler mit hohem Wirkungsgrad und einer adaptiven D-CAP3™-On-Time-Betriebsart. Der TPS568231 benötigt nur wenige externe Komponenten und eignet sich hervorragend für Applikationen in Rechenzentren mit beschränktem Platz.
Der TPS568231 Wandler von TI bietet wettbewerbsfähige Funktionen, einschließlich einer sehr genauen Referenzspannung, einem schnellen Last-Einschwingverhalten und ohne dass eine externe Kompensation erforderlich ist. Darüber hinaus bietet das Bauteil eine einstellbare Strombegrenzung und einen Ecomode und FCCM-Betriebsmodi zur Auswahl bei Leichtlastbedingungen über die Konfiguration des MODE-Pins. Um einen hohen Wirkungsgrad bei geringer Last zu erreichen, kann der Eco-Modus gewählt werden. Um die Anforderungen an eine geringe Ausgangsspannungswelligkeit zu erfüllen, kann FCCM gewählt werden.
Der TPS568231 wird bei einer Sperrschichttemperatur von -40 °C bis +125 °C betrieben und ist in einem 18-Pin-HotRod™-QFN-Gehäuse verfügbar.
Merkmale
- Eingangsbereich ohne externe Vorspannung: 4,5 V bis 17 V
- Eingangsbereich mit externer Vorspannung: 3,8 V bis 17 V
- Unterstützt einen Dauerausgangsstrom von 8 A
- Integrierte MOSFETs von 7,8 mΩ und 3,2 mΩ
- Referenzspannung von 0,6 V ±1 % über einen Sperrschichttemperaturbereich von -40 °C bis +125 °C
- Ausgangsspannungsbereich: 0,6 V bis 5,5 V
- Niedriger Ruhestrom: 146 μA
- D-CAP3™-Betriebsmodus für ein schnelles Einschwingverhalten
- Unterstützt alle Keramik-Ausgangskondensatoren
- Wählbare fSW von 400 kHz, 800 kHz und 1.200 kHz
- Wählbarer FCCM (Forced Continuous Conduction Mode) für geringe Ausgangsspannungswelligkeit
- Wählbarer Eco-mode™ (Auto-Skip-Modus) für einen hohen Wirkungsgrad bei geringer Last
- Optionale externe 5-V-Vorspannung für verbesserten Wirkungsgrad
- Vorgespannte Einschaltfähigkeit
- Einstellbarer Soft-Start mit einer Standard-Soft-Startzeit von 1,2 ms
- Power-Good-Anzeige zur Überwachung der Ausgangsspannung
- Zwei einstellbare Strombegrenzungseinstellungen mit Hiccup-Neustart
- Nicht-verriegelte Schutzfunktionen für UV, OV, OT und UVLO
- Pin-zu-Pin-kompatibel mit 8 A TPS568215, 12 A TPS56C231 und TPS56C215
- Sperrschicht-Betriebstemperatur: -40 °C bis + 125 °C
- 18-Pin-HotRod™-QFN-Gehäuse von 3,5 mm × 3,5 mm
Applikationen
- POLs für Rechenzentren und Unternehmenscomputer
- Drahtlose Infrastruktur
- IPCs, Fabrikautomatisierung, SPS, Testmessungen
- High-End-DTV

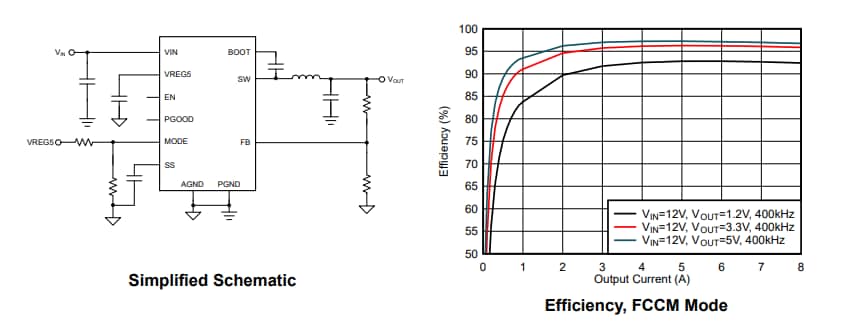

Schaltplan
