Texas Instruments TPS7A15EVM-096 Evaluierungsmodul
Das TPS7A15EVM-096 Evaluierungsmodul von Texas Instruments ist zur einfachen Demonstration des TPS7A15 Linearreglers ausgelegt. Der TPS7A15EVM-096 enthält einen einzigen kleinen rauscharmen, linearen Regler für eine breite Palette von Anwendungen. Der Regler kann bis zu 400 mA an die Last liefern und hat eine niedrige Dropout-Spannung zwischenVIN und VOUT. Eine minimale reduzierte Kapazität des Ausgangskondensators von 1,5 uF (oder höher) kann zur Stabilisierung verwendet werden. Zur Verbesserung der Messfähigkeit des LDO ist eine leistungsstarke Lasttransientenschaltung enthalten.
Merkmale
- Extrem niedriger Eingangsspannungsbereich: 0,6 V bis 2,2 V
- 1 %% Genauigkeit in Bezug auf Last, Leitung und Temperatur
- Hoher PSRR von 80 dB bei 1 kHz (Vout = 0,8 V,Iout = 400 mA)
- Erhältlich in festen Ausgangsspannungen von 0,5 V bis 2,05 V (in 25-mV-Schritten)
- Vbias-Bereich größer als 2,2 V oder Vout +1,4 V bis 5,5 V
- Aktive Ausgangsentladung
Applikationen
- Kameramodule
- Drahtlose Kopfhörer und Ohrhörer
- Smartwatches, Fitness-Tracker
- Smartphones und Tablets
- Tragbare medizinische Geräte
- Solid-State-Laufwerke (SSD)
Erforderliche Ausrüstung
- TPS7A15EVM-096
- VIN-Stromversorgung, ausgelegt für 2,2 V. VENABLE-Schienen
- VBIAS-Stromversorgung, ausgelegt für 5,5 V
- VENABLE ausgelegt für 5,5 V, wenn nicht kurzgeschlossen mit VIN
Lieferumfang Kit
- TPS7A15-096 Evaluierungsmodul (EVM) Version 1.0
- Haftungsausschluss bezüglich EVM - Bitte lesen
- Antistatischer Schaum

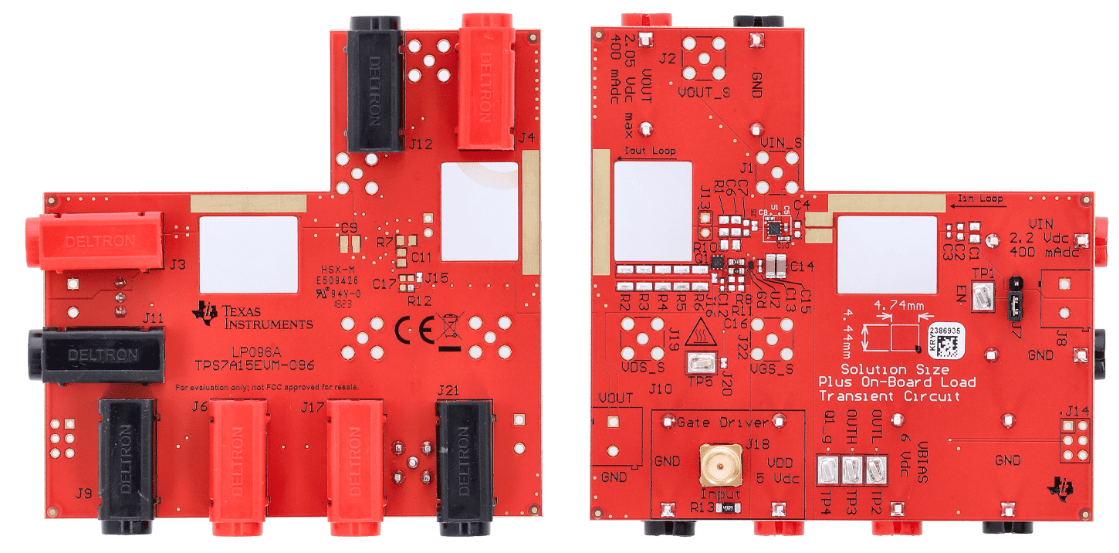

PCB-Layout
Assoziierte Regulierungsbehörden
Texas Instruments TPS7A15 LDO-Spannungsregler
Außergewöhnliches Einschwingverhalten und eine 400-mA-Quelle mit hervorragender Wechselstromleistung.
