Texas Instruments TPS7E82 LDO-Linear-Spannungsregler
Texas Instruments TPS7E82 LDO-Linear-Spannungsregler (Low-Dropout) sind Bauteile mit niedrigem Ruhestrom, die einen großen Eingangsspannungsbereich von 3 V bis 40 V unterstützen. Der große Ausgangsbereich liegt bei der einstellbaren Konfiguration zwischen 1,2 V und 38 V und bei der festen Konfiguration zwischen 1,8 V und 12 V. Außerdem wird ein Laststrom bis zu 300 mA unterstützt. Mit einem Ruhestrom von nur 2,8µA ohne Last ist das Bauteil für die Stromversorgung von Mikrocontrollern und anderen stromsparenden Lasten in batteriebetriebenen Applikationen ausgelegt.
Der TPS7E82 unterstützt eine sehr hohe Gleichstromgenauigkeit von ±1,2 % über den gesamten Netz-, Last- und Temperaturbereich. Das Gerät reagiert schnell auf Netz- und Laständerungen. Der niedrige Ruhestrom (typischerweise 2,8 µA) während der Regelung und der kontrollierte IQ, selbst im Dropout-Betrieb (typischerweise 12 µA im Leerlauf-Dropout), machen dieses Bauteil besonders geeignet für batteriebetriebene oder ständig eingeschaltete Systeme, bei denen eine sehr geringe Verlustleistung im Ruhezustand erforderlich ist.
Der TPS7E82 unterstützt einen Low-Dropout-Controller mit einer typischen Spannung von 900 mV bei einem Laststrom von 300 mA. Das Gerät verfügt über eingebaute Schutzmechanismen gegen Überstrom, Übertemperatur und Überlastung, um einen zuverlässigen LDO-Betrieb zu gewährleisten. Das Texas Instruments TPS7E82 ist mit einem Ausgangskondensatorbereich von 4,7 µF bis 100 µF stabil.
Merkmale
- Eingangsspannungsbereich: 3,0 V bis 40 V (max. 42 V).
- Verfügbare Ausgangsspannungsoptionen
- Fest: 1,8 V bis 12 V
- Einstellbar: 1,2 V bis 38 V
- Bis zu 300 mA Ausgangsstrom
- ±1,2 % Genauigkeit über Leitung, Last und Temperatur
- 2,8 µA bei IOUT = 0 mA, extrem niedriger IQ
- Stabil mit 4,7 µF oder größeren Keramikkondensatoren mit einem ESR-Bereich von 0 Ω bis 1 Ω
- 900 mV (Typ.) bei 300 mA Dropout-Spannung
- Hoher PSRR
- 70 dB at 1 kHz
- 45 dB at 100 kHz
- Überstrom-, Überlast- und Übertemperaturbegrenzung
- Gehäuse
- 5-Pin-SOT-23 (DBV) [RθJA: 190,9 °C/W]
- 6-Pin-WSON (DRV) [RθJA: 90,2 °C/W]
- Sperrschicht-Betriebstemperatur von –40 °C bis +125 °C
Applikationen
- Haushaltsgeräte
- Haus- und Gebäudeautomation
- Automatisierung und Zahlung im Einzelhandel
- Netzinfrastruktur
- Medizinische Applikationen
- Beleuchtungsanwendungen

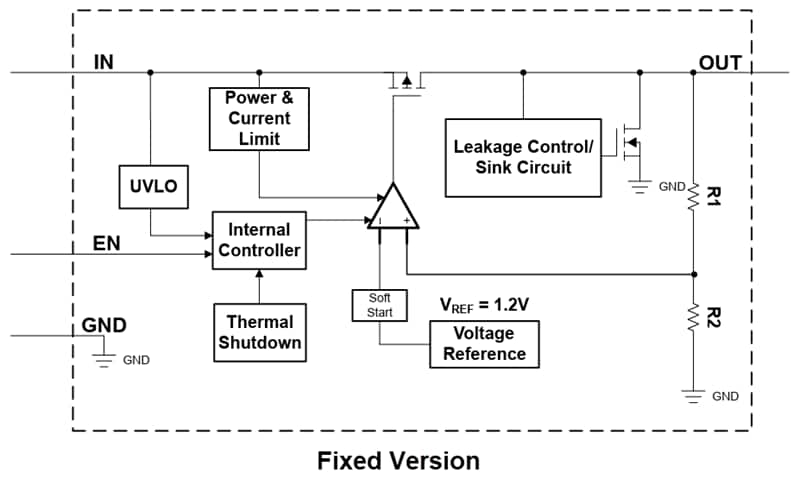

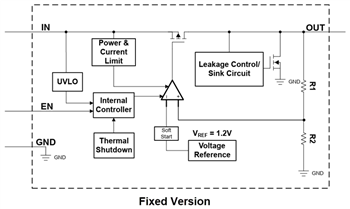

Funktionsblockdiagramme
Development Tool
Texas Instruments MULTIPKGLDOEVM-823 LDO-Regler-Evaluierungsmodul
Hilft beim Testen der Funktionsweise und der Leistungsfähigkeit mehrerer gängiger Linearregler.
