Texas Instruments TPS7H4003EVM Wandler-Evaluierungsmodul

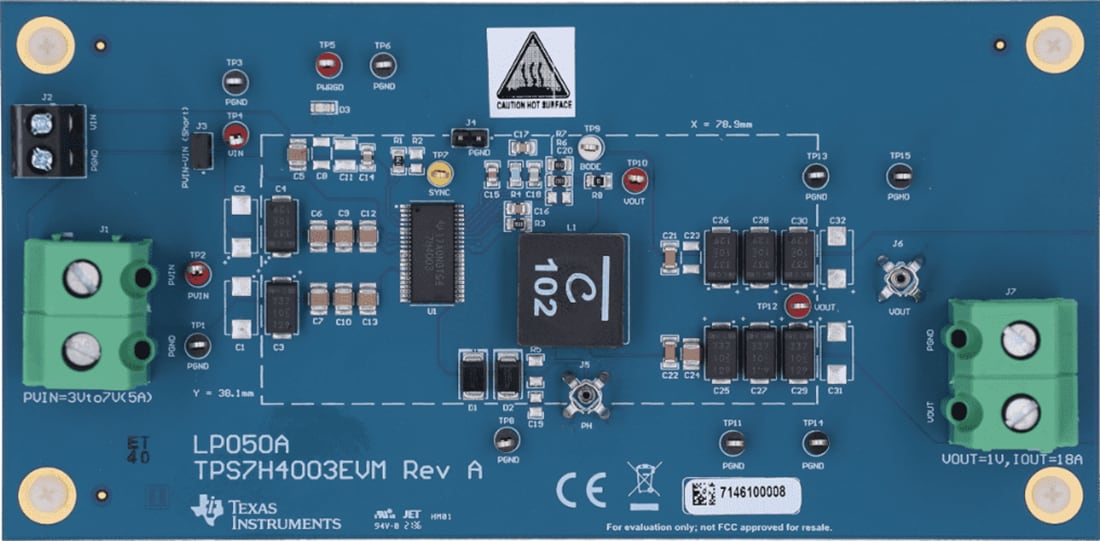

Das Texas Instruments TPS7H4003EVM Wandler-Evaluierungsmodul (EVM) demonstriert, wie der TPS7H4003-SEP Abwärtswandler eine geregelte Stromschiene bereitstellen kann, die zu einem Laststrom von bis zu 18 A fähig ist. Der TPS7H4003 kann zur Unterstützung von typischen applikationsspezifischen integrierten Schaltkreis(ASIC)- und feldprogrammierbaren Gate-Array-Applikationen (FPGA) verwendet werden. Das Evaluierungsmodul ist standardmäßig so konfiguriert, dass es einen 5-V-Eingang akzeptiert. Es kann jedoch modifiziert werden, um die Unterspannungssperre (UVLO) zu deaktivieren oder zu ändern, so dass eine Eingangsspannung von 3 V bis 7 V möglich ist. Das TPS7H4003EVM von Texas Instruments ist für einen Ausgang von 1 V bei einem maximalen Spitzenausgangsstrom von 18 A konfiguriert. Auch hier kann die geregelte Ausgangsspannung durch Ändern eines Widerstands auf dem Board geändert werden.
