Texas Instruments TPS81256 Aufwärtswandler und Entwicklungsmodul von hoher Effizienz
Der hocheffiziente Aufwärtswandler TPS81256 von Texas Instruments ist eine umfassende MicroSiP DC-DC-Aufwärtsleistungslösung für batteriebetriebene, tragbare Anwendungen. Im Gehäuse integriert sind der Schaltregler, die Spule sowie die Ein- und Ausgangskondensatoren. Die Schaltung wird nur von einem winzigen Ausgangskondensator ergänzt. Der TI TPS81256 basiert auf einem synchronen HF-DC-DC-Aufwärtswandler, der für batteriebetriebene, tragbare Anwendungen optimiert ist. Der DC-DC-Wandler arbeitet bei einer regulierten Schaltfrequenz von 4 MHz und schaltet bei niedrigem Laststrom in den Energiesparmodus, um über den gesamten Laststrombereich einen hohen Wirkungsgrad beizubehalten. Mit dem TI TPS81256EVM-121 kann der TPS81256 geprüft und evaluiert werden.
Merkmale
- Evaluates TPS81256 step-up converter
- 91% Efficiency at 4MHz operation
- Wide VIN range from 2.5V to 4.85V
- 0.85μA Quiescent current in shutdown mode
- 30 μA Quiescent current in normal operation
- VIN > VOUT operation for Vin up to 5.5V
Applikationen
- USB-host supplies from a single Li-Ion battery
- USB dedicated charging port supply
- Li-Ion applications
- Audio applications
- RF power‑amplifier buffers

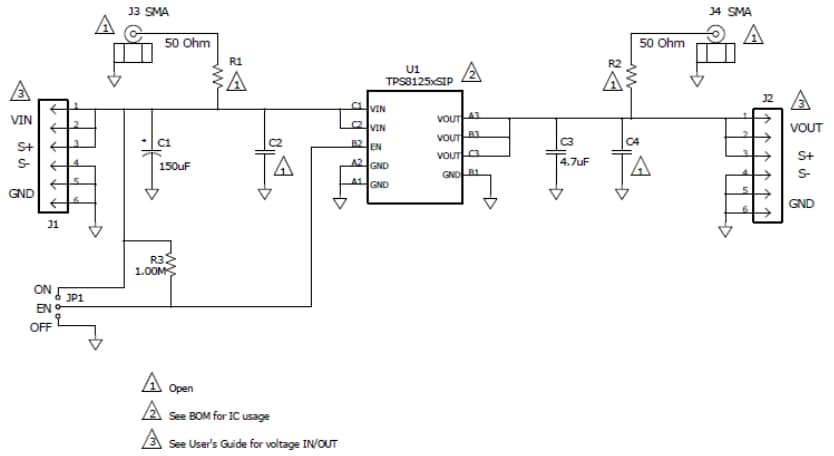

Schematic
