Texas Instruments TPS922050/1EVM Evaluierungsmodule
Texas Instruments TPS922050/1EVM Evaluierungsmodule bieten eine zweilagige PCB-Bestückung mit mehreren Ausführungen, die zur Evaluierung der Funktionsweise des TPS922050/1 konfiguriert sind. Die TPS922051/0 nicht-synchronen 2-A-/1-A-LED-Abwärtstreiber bieten einen großen Eingangsbereich von 4,5 V bis 65 V mit einer PWM-/analogen Verdunkelungsfunktion.
Das TPS922050/1EVM Evaluierungsmodul von TI kann LEDs mit hoher Leistungsdichte und hohem Wirkungsgrad durch die Integration eines Low-Side-NMOS ansteuern.
Merkmale
- LED-Verbindung mit gemeinsamer Anode
- Integrierter 300-mΩ-MOSFET
- Typische Strombegrenzung (1,6 A/3,2 A)
- Schaltfrequenz (400kHz/1MHz)
- Erweiterte Verdunkelungsoptionen:
- D1 für PWM-Verdunkelung
- D2 für analoge Verdunkelung
- Vollständige Schutzfunktionen:
- Schutz der LED gegen Unterbrechung und Kurzschluss
- Schutz des Schalter-FETs gegen Unterbrechung und Kurzschluss
- Ausfallschutz für externe Komponenten
- Zyklus-für-Zyklus-Strombegrenzung
- Übertemperaturschutz
- WSON-8-, HVSSOP-8-, SOT583-Gehäuse
Applikationen
- Konstante Beleuchtung
- Innen- und Außenbeleuchtung
- Haushaltsgerätebeleuchtung
- Kalt-/Warm-WLED-Beleuchtung
- Not- und Beschilderungsbeleuchtung
- Sicherheitsflutlicht
- LED-Glühbirne und -Lampe
- LCD-Hintergrundbeleuchtung
- Sofortige Beleuchtung
- Maschinelles Sehen und Kamerablitz
- Feueralarm und Stroboskop
Erforderliche Ausrüstung
- LED-Last mit Kabeln
- Es sollte in der Lage sein, einen Dauerstrom von 2 A für das TPS922051 EVM zu leiten
- Es sollte in der Lage sein, einen Dauerstrom von 1 A für das TPS922050 EVM zu leiten
- Funktionsgenerator mit Kabeln
- Es sollte auf den PWM-Modus für das EVM der D1-Version eingestellt werden
- Es sollte auf den DC-Modus für das EVM der D2-Version eingestellt werden
- Isoliertes Labornetzteil mit Kabeln
- Anforderungen an externes Netzteil oder Netzzubehör
- Nennausgangsspannung: 4.5 VDC bis 60 VDC
- Ausgangsstrom von 3.600 mA (max.)
- Wirkungsgrad Stufe V
Dazugehörige Treiber
Texas Instruments TPS92205x Nicht-synchrone Abwärts-LED-Treiber
Diese Bauteile können LEDs ansteuern und Batterien mit hoher Leistungsdichte und hohem Wirkungsgrad laden.
Verbindungsdiagramm

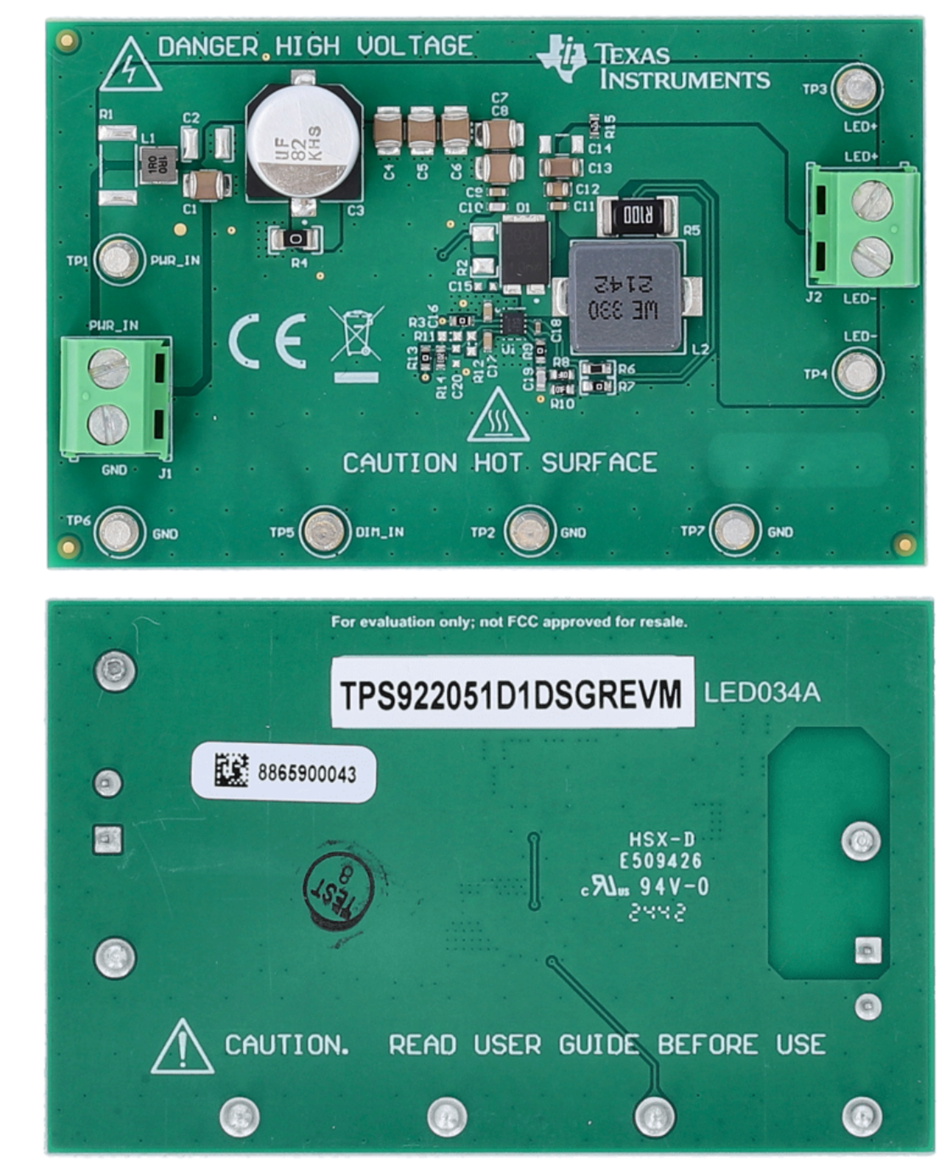

Layout
