Texas Instruments TPSI3052Q1EVM Evaluierungsmodul
Das TPSI3052Q1EVM Evaluierungsmodul von Texas Instruments ist eine Platine mit zwei Kupferschichten, die für die Evaluierung der Funktionalität des TPSI3052-Q1 entwickelt wurde. Der TPSI3052-Q1 ist ein 5 kVRMS verstärkter, isolierter Schaltertreiber mit einem 1,5 A Spitzenquellstrom und 3 A Spitzenableitstrom. Das TPSI3052Q1EVM Evaluierungsmodul von TI enthält mehrere testpunkte für jeden pin und eine Spannung Versorgung, um einen korrekten Funktionsumfang zu gewährleisten. Das Bauteil ist für Fahrzeuganwendungen AEC-Q100 qualifiziert.
Merkmale
- Für Fahrzeuganwendungen AEC-Q100 qualifiziert
- Testpunkte sind für jede pin-und Spannungsversorgung verfügbar, um die korrekte Funktionalität zu gewährleisten
- Externe 750-V-DC-back-to-back-MOSFETs auf dem EVM, die für 500 V DC ausgelegt sind
- Keine isolierte Sekundärversorgung erforderlich
- Steuert externe Leistungstransistoren oder SCRs
- 5 kVRMS verstärkte Isolierung
- 15 V Gate-Antrieb mit 1,5 A Quellenspitzenstrom und 3 A Ableitspitzenstrom
- Versorgung von bis zu 50 mW für externe Hilfsschaltungen
- Unterstützt AC- oder DC-Schaltung
- Unterstützt Zwei- oder Dreidraht-Modi
- Sieben Stufen der Leistungsübertragung, Widerstand wählbar
Applikationen
- Solid State Relais (SSR)
- Hybrid-, Elektro- und Antriebsstrangsysteme
- Gebäudeautomatisierung
- Fabrikautomatisierung und -steuerung
Verwandtes Produkt
Texas Instruments TPSI3052/TPSI3052-Q1 Isolierter Schaltertreiber
Die Bauteile sind vollständig integriert, wenn sie mit externem Leistungsschalter kombiniert werden, und bilden so ein vollständig isoliertes SSR.

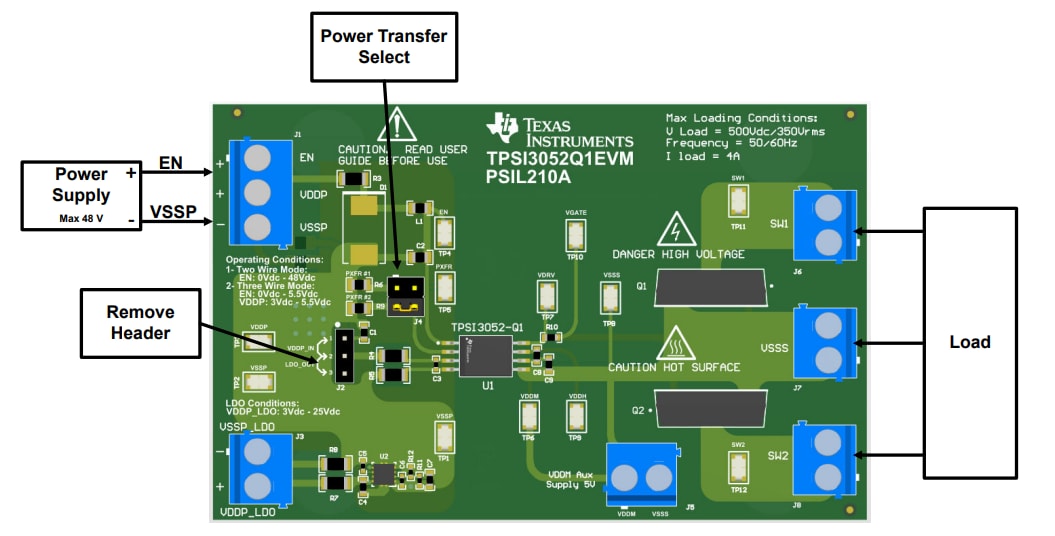

Zwei Draht-Modus-Einrichtung
PCB-Layout
Veröffentlichungsdatum: 2023-01-24
| Aktualisiert: 2023-02-20
