Texas Instruments TPSM33625EVM Evaluierungsmodul
Das Texas Instruments TPSM33625EVM Evaluierungsmodul (EVM) ist zur Evaluierung der Funktionsweise der TPSM33625 Leistungsmodule konfiguriert. Das TPSM33625EVM akzeptiert mehrere Konfigurationen des Leistungsmoduls. Darüber hinaus ermöglichen elektrische Testpunkte eine einfache Überprüfung der Leistungsfähigkeit des Leistungsreglers. Das EVM ist eine Grundlage für das optimale TPSM33625 Layout und die Komponentenauswahl.
Das TPSM33625EVM Evaluierungsmodul von TI bietet eine konfigurierbare Ausgangsspannung von 1,8 V bis 12 V mit einem Laststrom von bis zu 2,5 A. Die Messpunkte des Bauteils ermöglichen eine einfache Messung des Umwandlungswirkungsgrad und überwachen weitere Leistungsmetriken. Die mitgelieferten Steckbrücken und Testpunkte evaluieren die Funktionen des TPSM33625, wie z. B. eine programmierbare Freigabe-UVLO, eine einstellbare Schaltfrequenz und eine Modusauswahl (oder Synchronisierung) sowie eine Power-Good-Flag.
Das TPSM33625EVM ist standardmäßig so konfiguriert, dass es mit einer Ausgangsspannung von 5 V und einer Schaltfrequenz von 2,2 MHz mit Frequenz-Foldback (Auto-Modus) bei geringer Last zugelassen ist.

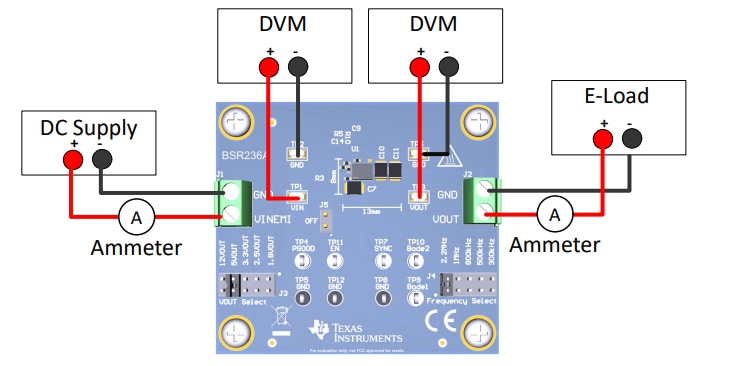

Testeinrichtung – Diagramm
Verwandte Produkte
Texas Instruments TPSM336x5 Leistungsmodul mit synchronem Abwärtswandler
Ein synchrones DC/DC-Leistungsmodul mit 2,5 A und 36 V Eingangsspannung in einem kompakten 11-poligen QFN-Gehäuse.
PCB-Layout
