Texas Instruments Leistungsmodule TPSM5601R5
Texas Instruments TPSM5601R5 Leistungsmodule sind eine hochintegrierte 1,5 A-Leistungslösung, einschließlich einem 60 V-Eingang, DC/DC-Abwärtswandler mit Leistungs-MOSFETs, einer abgeschirmten Induktivität und passiven Bauelementen in einem thermisch verbesserten QFN-Gehäuse.
Die kompakten, benutzerfreundlichen Leistungsmodule TPSM5601R5 von TI verfügen über einen breiten einstellbaren Ausgangsspannungsbereich von 1,0 V bis 6 V. Diese Gesamtlösung erfordert nur vier Externe Komponenten und eliminiert die Schleifenkompensation und die Auswahl von magnetischen Teilen aus dem Designprozess.
Das Bauteil bietet einen vollständigen Funktionsumfang, einschließlich power-good, programmierbarer UVLO, Vorspannungs-Inbetriebnahme, Überstrom- und Temperaturschutz. Aufgrund dieses Funktionssatzes eignet sich das TPSM5601R5 hervorragend für den Betrieb in einer großen Auswahl von Applikationen. Darüber hinaus liefert der TPSM5601R5S einen Frequenzspreizungsbetrieb.
Das 5 mm × 5,5 mm × 4 mm 15-Pin-QFN-Gehäuse nutzt die HotRod-QFN-Technologie für eine verbesserte thermische Leistungsfähigkeit, einen kleinen Footprint und eine niedrige EMI in platzbeschränkten Applikationen. Der QFN-Gehäuse-footprint verfügt über alle PINS vom perimeter aus und ein einzelnes großes Wärme-Pad für ein einfaches layout und eine einfache Handhabung bei der Herstellung.
Merkmale
- Fähig für funktionale Sicherheit
- Dokumentation zur Unterstützung des Designs von funktionalen Sicherheitssystemen ist verfügbar
- Erweitertes HotRod™-QFN von 5,0 mm × 5,5 mm × 4,0 mm
- Hervorragende thermische Leistung bis zu 18 W Ausgangsleistung bei 85 °C, kein Luftstrom
- Standard-footprint des einzelnen großen Wärme-Pads und aller PINS, die vom perimeter zugänglich sind
- Für zuverlässige und robuste Applikationen ausgelegt
- 4,2 VV bis 60 VV Großer Eingangsspannungsbereich
- Eingangsspannungs-Überspannungsschutz bis zu 66 V
- Sperrschicht-Betriebsbereich: -40 °C bis +125 °C
- -55 °C bis +125 °C EXT-suffix-Sperrschichtbereich
- Feste Schaltfrequenz 400 kHz
- FPWM-Betriebsmodus
- Für Anforderungen für extrem niedrige EMI optimiert
- Integrierte abgeschirmte Induktivität und Hochfrequenz-Bypass-Kondensatoren
- Erfüllt die Anforderungen gemäß EN55011 EMI-Standards
- Frequenzspreizungsoption reduziert Emissionen
- 26 µA Nicht-schaltender Ruhestrom
- Monotonic Inbetriebnahme in einen vorgespannten Ausgang
- Keine Schleifenkompensations- oder bootstrap-Komponenten
- Präzision aktivieren und UVLO mit Hysterese eingeben
- Übertemperaturschutz mit Hysterese
- Mit dem TPSM5601R5 mittels WEBENCH® Power Designer ein benutzerdefiniertes Design erstellen
Applikationen
- Feldtransmitter und Sensoren, SPS-Module
- Thermostate, Videoüberwachung, HLK-Systeme
- AC- und Servoantriebe, Drehgeber
- Industrietransport, Bestandsverfolgung
- Applikationen mit negativem Ausgang
Dazugehöriges Evaluierungsmodul
Texas Instruments TPSM5601R5EVM/TPSM5601R5SEVM EVM
Konfiguriert, um den Betrieb der Leistungsmodule TPSM5601R5 und TPSM5601R5S zu bewerten.
Typisches Schaltschema

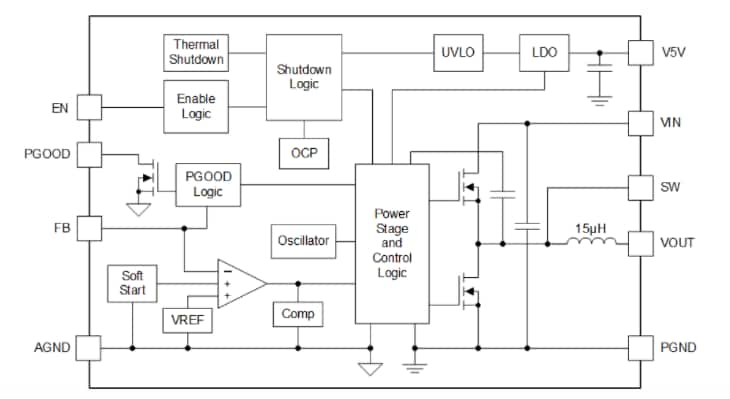

Blockdiagramm
