Texas Instruments TPSM560R6 Leistungsmodul
Das Texas Instruments TPSM560R6 Leistungsmodul bietet eine hochintegrierte 600-mA-Leistungslösung, die einen 60-V-Eingangs-DC/DC-Abwärtswandler mit Leistungs-MOSFETs, einer abgeschirmten Induktivität und passiven Bauelementen in einem thermisch verbesserten QFN-Gehäuse vereint.
Merkmale
- Fähig für die funktionale Sicherheit
- Dokumentation zur Unterstützung des Designs von funktionalen Sicherheitssystemen ist verfügbar
- Verbessertes HotRod™-QFN von 5,0 mm × 5,5 mm × 4,0 mm
- Ausgezeichnete thermische Leistung: 18-W-Ausgangsleistung bei 85 °C, ohne Luftstrom
- Standard-Footprint: Einzelnes großes Wärme-Pad und alle Pins sind von der Peripherie aus zugänglich
- Für zuverlässige und robuste Applikationen ausgelegt
- Großer Eingangsspannungsbereich: 4,2 V bis 60 V
- Eingangs-Überspannungsschutz von bis zu 66 V
- Betriebs-Sperrschichttemperaturbereich: -40 °C bis +125 °C
- EXT-Suffix-Sperrschichtbereich: -55 °C bis +125 °C
- Feste Schaltfrequenz: 400 kHz
- FPWM-Betriebsmodus
- Für Anforderungen für extrem niedrige EMI optimiert
- Integrierte abgeschirmte Induktivität und Hochfrequenz-Bypass-Kondensatoren
- Erfüllt die Anforderungen gemäß EN55011 EMI-Standards
- Frequenzspreizungsoption reduziert Emissionen
- Nichtschaltender Ruhestrom: 26 µA
- Monotoner Start in den vorgespannten Ausgang
- Keine Schleifenkompensations- oder Bootstrap-Komponenten
- Präzisionsfreigabe und Eingangs-UVLO mit Hysterese
- Übertemperaturschutz mit Hysterese
- Erstellen eines benutzerdefinierten Designs mit dem WEBENCH® Power Designer
Applikationen
- Feldtransmitter und Sensoren, SPS-Module
- Thermostate, Videoüberwachung, HLK-Systeme
- AC- und Servoantriebe, Drehgeber
- Industrietransport, Bestandsverfolgung
- Applikationen mit negativem Ausgang
Verwandte Produkte
Texas Instruments TPSM560R6xEVM Evaluierungsmodule (EVMs)
Zur Evaluierung der Funktionen des TPSM560R6x synchronen Abwärts-Leistungsmoduls ausgelegt.

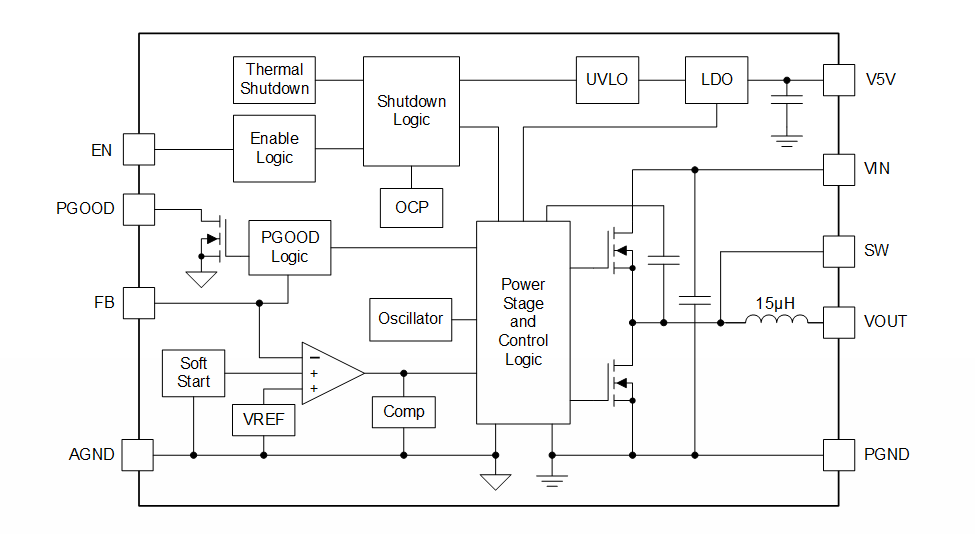

Typischer Schaltplan
Veröffentlichungsdatum: 2022-03-14
| Aktualisiert: 2023-04-12
