Texas Instruments TPSM82903 Abwärtswandler

Der Texas Instruments TPSM82903 Abwärtswandler verfügt über einen hohen Wirkungsgrad und eine hohe Flexibilität in einem kleinen MicroSiP-Gehäuse, das einfach zu verwenden ist. Das Bauteil bietet eine wählbare Schaltfrequenz von 2,5 MHz oder 1,0 MHz, die den Einsatz von kleinen Bauelementen und ein schnelles Einschwingverhalten ermöglicht. Der TPSM82903 unterstützt mit der DCS-Control-Topologie eine hohe VOUT-Genauigkeit von ± 1 %. Der große Eingangsspannungsbereich von 3 V bis 17 V unterstützt eine große Auswahl von Nenneingängen, wie z. B. 12-V-Versorgungsschienen, Einzellen- oder Mehrzellen-Li-Ionen und 5-V- oder 3,3-V-Schienen.

Der TPSM82903 Wandler von TI kann bei leichten Lasten automatisch in den Stromsparmodus (wenn automatische PFM/PWM ausgewählt ist) wechseln, um einen hohen Wirkungsgrad aufrechtzuerhalten. Darüber hinaus verfügt das Bauteil über einen niedrigen typischen Ruhestrom von 4 µA, um einen hohen Wirkungsgrad bei sehr kleinen Lasten zu bieten. Der AEE liefert, wenn aktiviert, einen hohen Wirkungsgrad über V_IN, V_OUT und Laststrom. Das Bauteil enthält einen MODUS-/Smart-CONF-Eingang zur Einstellung des internen/externen Teilers, der Schaltfrequenz, der Ausgangsentladung und des automatischen Stromsparmodus oder des erzwungenen PWM-Betriebs.

Der TPSM82903 ist in einem kleinen 11-Pin-MicroSiP-Gehäuse von 3,0 mm x 2,8 mm x 1,6 mm mit einer integrierten 1-μh-Induktivität untergebracht.

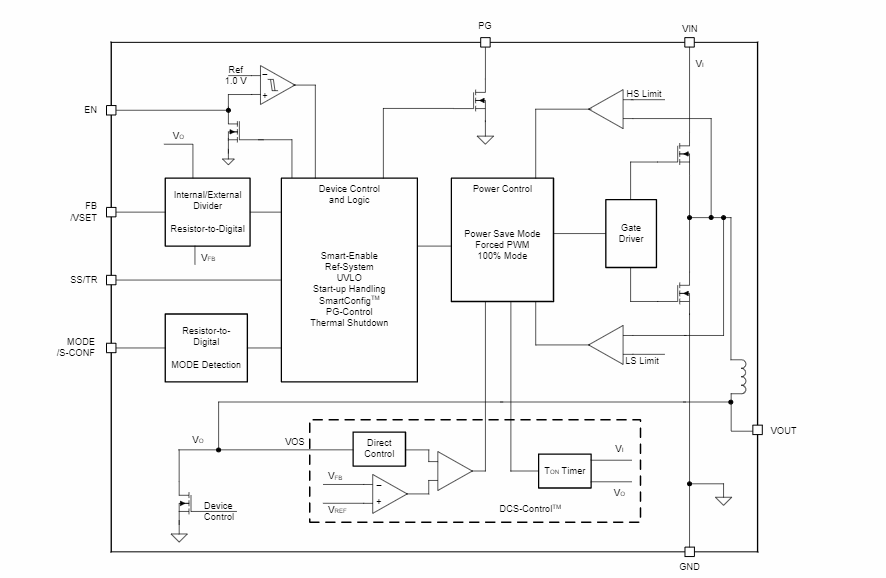

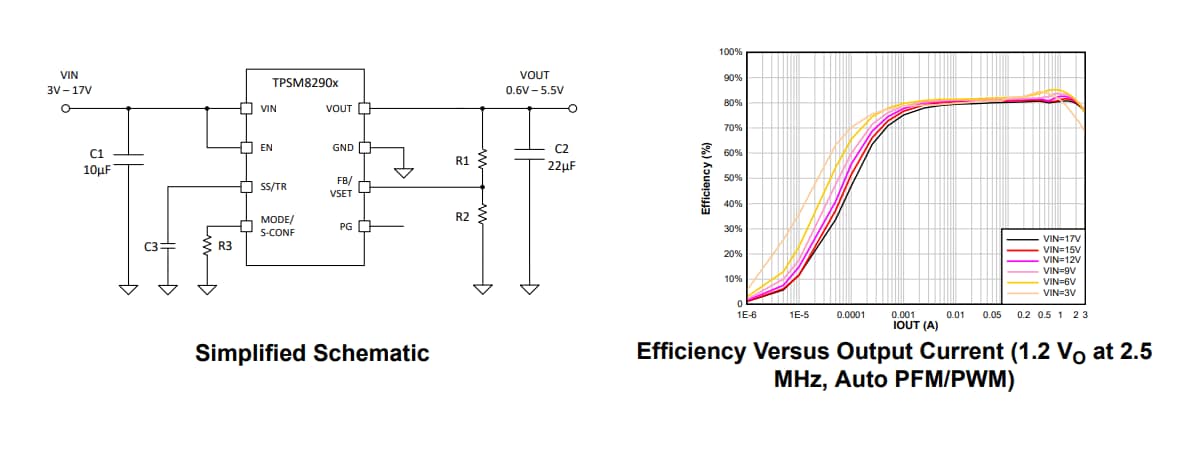

Merkmale

Hoher Wirkungsgrad für ein großes Tastverhältnis und einen großen Lastbereich
- I_Q von 4 µA (typisch)
- R_DS(ON): 62 mΩ High-Side, 22 mΩ Low-Side
MicroSiP™-Gehäuse von 3 mm x 2,8 mm x 1,6 mm
Dauerausgangsstrom: bis zu 3 A
Rückkopplungsspannungsgenauigkeit über Temperatur (-40 °C bis +125 °C): ±0,9 %
Konfigurierbare Ausgangsspannungsoptionen:
- Externer V_FB-Teiler von 0,6 V bis 5,5 V
- Interner V_SET-Teiler mit 16 Optionen zwischen 0,4 V und 5,5 V
DCS-Control-Topologie mit 100-%-Modus
Kein externer Bootstrap-Kondensator erforderlich

Flexibilität über den MODE/S-CONF-Pin
- Schaltfrequenz: 2,5 MHz oder 1,0 MHz
- Erzwungener PWM- oder automatischer (PFM) Energiesparmodus mit dynamischer Moduswechseloption
- Automatische Effizienzsteigerung (AEE)
- Ausgangsentladung ein/aus
Hochflexibel und benutzerfreundlich
- Optimierte Pinbelegung für Einzelschicht-Routing
- Präziser Freigabeeingang
- Power-Good-Ausgang
- Einstellbarer Soft-Start und Verfolgung
Erstellen eines benutzerdefinierten Designs mit dem TPSM82903 mit dem WEBENCH® Power Designer
