Texas Instruments TPUL2T223/-Q1 Monostabile Multivibratoren
Texas Instruments TPUL2T223/-Q1 Monostabile Multivibratoren umfassen zwei unabhängige, RC-konfigurierbare nicht-wiederauslösbare monostabile Multivibratoren, die für den Betrieb von 1,5 V bis 5,5 V konzipiert sind. Die Dauer des Ausgangsimpulses wird durch die Auswahl externer Widerstands- und Kapazitätswerte mit einer ungefähren Ausgangsimpulsbreite von two x R x C eingestellt.
Die TPUL2T223/-Q1 Bauteile verfügen über drei Trigger-Eingänge für steigende oder fallende Flanken, sowie über einen asynchronen Clear-Eingang, der einen aktiven Ausgangsimpuls stoppen kann. Die Schmitt-Trigger-Architektur an allen Trigger-Eingängen unterstützt langsame Eingangsübergangsgeschwindigkeiten und verbessert die Störfestigkeit. Die Bauteile sind in einem QFN-Gehäuse mit benetzbarer Flanke erhältlich, sind per RC von 1 µs bis 860 ms konfigurierbar und unterstützen einen TTL-kompatiblen Betrieb mit einer Versorgung von 4,5 V bis 5,5 V. Der Bauteile unterstützt außerdem eine Spannungsumsetzung für ausgewählte Aufwärts- und Abwärtsumsetzungsanforderungen.
Der TPUL2T223/-Q1 von TI ist für Applikationen wie z. B. das Zurücksetzen eines Systems für eine feste Zeitspanne, das Erzeugen eines positiven digitalen Impulses mit fester Breite, das Erkennen steigender oder fallender Flanken des digitalen Signals und das Entprellen eines Schalters, konzipiert.
Der TPUL2T223-Q1 ist gemäß AEC-Q100 für Fahrzeuganwendungen zugelassen.
Merkmale
- AEC-Q100 für Fahrzeuganwendungen (TPUL2T223-Q1) zugelassen:
- Gerätetemperaturklasse 1: -40 °C bis +125 °C
- HBM-ESD-Bauteilklassifikation Stufe 2
- Bauelement CDM ESD -Klassifizierungsstufe C4B
- Erhältlich in einem QFN-Gehäuse mit benetzbarer Flanke
- RC-konfigurierbar von 1 ps bis 860 ms
- Für Impulse, die länger als 860 ms sind, wird der TPUL2T323-Q1 verwendet
- Pulsbreite: 1 % (typisch), 10 % (max.)
- Großer Betriebsbereich von 1,5 V bis 5,5 V
- Eingänge akzeptieren Spannungen bis zu 5,5 V
- TTL-kompatibel mit Versorgungsspannung von 4,5 V bis 5,5 V
- Schmitt-Trigger-Architektur an allen Eingängen
- Spannungswandler für Einzelversorgung (siehe reduzierte Eingangsschwellenspannung):
- Aufwärtsumsetzung:
- 1,2 V bis 1,8 V
- 1,5 V bis 2,5 V
- 1,8 V bis 3,3 V
- 3,3 V bis 5,0 V
- Abwärtsumsetzung:
- 5,0 V, 3,3 V, 2,5 V bis 1,8 V
- 5,0 V, 3,3 V bis 2,5 V
- 5.0 V bis 3,3 V
- Aufwärtsumsetzung:
Applikationen
- Zurücksetzen eines Systems für einen festgelegten Zeitraum
- Erzeugen eines positiven digitalen Impulses mit fester Breite
- Erkennen einer steigenden Flanke eines digitalen Signals
- Erkennen einer fallenden Flanke eines digitalen Signals
- Entprellt einen Schalter
Datenblätter
Zugehörige Multivibratoren
Texas Instruments TPUL2T323/TPUL2T323-Q1 Monostabile Multivibratoren
Die Bauteile umfassen zwei RC-konfigurierbare, retriggerbare monostabile Multivibratoren mit verlängerter Impulsbreite.

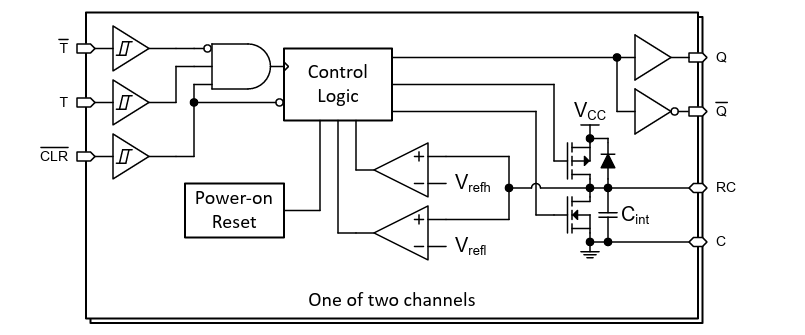

Blockdiagramm
