TI TS3DS10224 High-Speed 2:4 Differential Multiplexer / Demultiplexer

TI TS3DS10224 2:4 Differentieller High-Speed-Multiplexer / Demultiplexer

Der Texas Instruments TS3DS10224 ist ein 2:4 bidirektionaler High-Speed-Multiplexer für differentielle High-Speed- und Single-Ended-Signalanwendungen bis zu 720 Mbps. Der TI TS3DS10224 kann in einer 1:4 oder dual 1:2 Multiplexer / Demultiplexer-Konfiguration Einsatz finden. Der TI TS3DS10224 bietet eine große Bandbreite (BW) von 1.2GHz mit RON von 13Ω (Typ). TS3DS10224 differentielle High-Speed-Multiplexer / Demultiplexer können außerdem ein differentielles oder Single-Ended-Signalpaar zu zwei Ports gleichzeitig (Fan-Out-Konfiguration) auffächern. Die BW-Leistung ist in dieser Konfiguration niedriger. Der TI TS3DS10224 ist für den Einsatz in Desktop und Notebook-Computer, DisplayPort Aux-Kanal-Multiplexing, USB 2.0 Multiplexing und Tablets / Netbooks entwickelt.

Features
  • 2:4 Differentieller Multiplexer/Demultiplexer
  • Bidirektionale Operation
  • Für den Einsatz in
    • Single 1:4 Konfiguration
    • Dual 1:2 Konfiguration
    • Fan Out 1:2 Konfiguration
  • Hoher BW (1.2GHz Typ)
  • Niedrige RON und CON:
    • 13Ω RON Typ
    • 9pF CON Typ
  • ESD Leistung (I/O Pins)
    • ±8-kV Kontaktentladung (IEC61000-4-2)
    • 2kV Human Body Model gemäß JESD22-A114E (GND)
  • ESD Leistung (Alle Pins)
    • 2kV Human Body Model gemäß JESD22-A114E
  • Kleines QFN Gehäuse (3 x 3mm, 0.4mm Raster)
Anwendungen
  • Desktop/Notebook-Computer
  • DisplayPort Aux-Kanal-Multiplexing
  • USB 2.0 Multiplexing
  • Netbooks/eBooks/Tablets

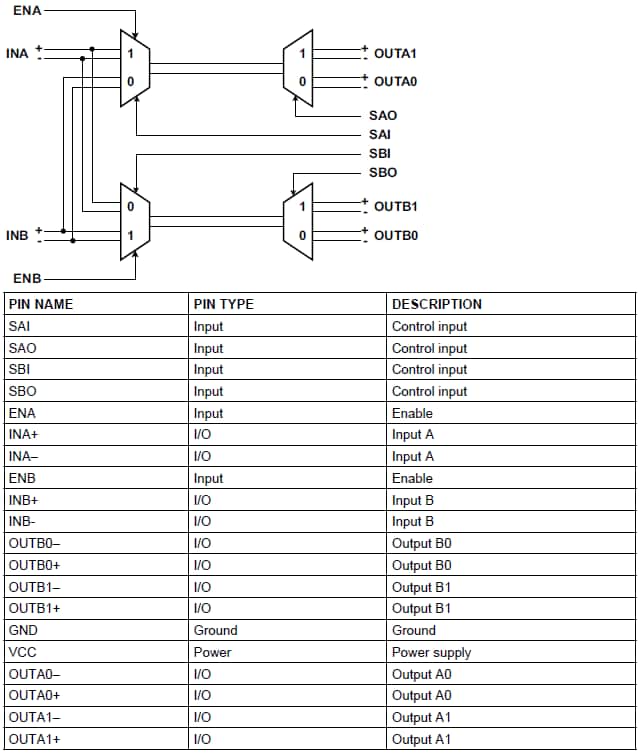

Logkdiagramm und Pin-Funktion

Logic Diagram and Pin Functions
  • Texas Instruments
Veröffentlichungsdatum: 2012-02-02 | Aktualisiert: 2022-03-11
