Texas Instruments TX7516EVM Evaluierungsmodul (EVM)
Das Evaluierungsmodul (EVM) TX7516EVM von Texas Instruments evaluiert die Leistung und die Funktionen des TX7516. Der TX7516 ist eine hochintegrierte Hochleistungs-Senderlösung für bildgebende Ultraschallsysteme. Er verfügt über 16 Impulsgeberschaltungen, 16 Sende-/Empfangsschalter und unterstützt On-Chip-Beamforming.
Das TX7516EVM von Texas Instruments verfügt über eine integrierte Strommessschaltung, mit der die Verlustleistung des TX7516 in verschiedenen Betriebsmodi evaluiert werden kann. Das Evaluierungsmodul versorgt den TX7516 mit einem programmierbaren, jitterarmen Beamforming-Takt bis zu 320 MHz. Das TX7516EVM verfügt über eine grafische Benutzeroberfläche, über die die Leistungsaufnahme des Bauteils überwacht, die Speicher/Register des TX7516 programmiert und die Taktfrequenz des Beamforming geändert werden kann.
Merkmale
- Übertragung von Hochspannungsimpulsen mit einer Beamforming-Taktrate von 320 MHz
- Onboard-Strommessung für alle Stromversorgungen
- Zugang zu allen Registern des TX7516
- Selbsttestmodus zur Erzeugung vordefinierter Sendemuster ohne USB-Verbindung
Lieferumfang Kit
- TX7516EVM evaluierungsmodul
- Mini-USB-Kabel

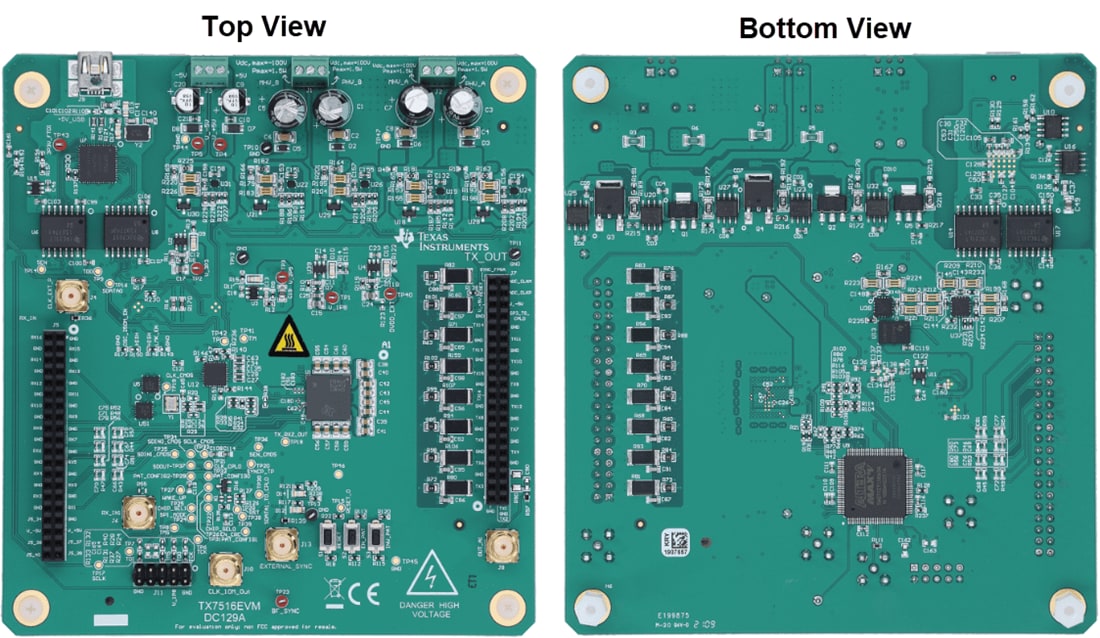

Board-Layout
Veröffentlichungsdatum: 2024-04-09
| Aktualisiert: 2024-04-18
