Texas Instruments UCC14131EVM-070 Evaluierungsmodul
Das UCC14131EVM-070 Evaluierungsmodul von Texas Instruments ist eine Plattform zur Evaluierung des Betriebsverhaltens des UCC14131-Q1 DC/DC-Wandlermoduls. Das UCC14131-Q1 liefert eine isolierte Leistung von 1,5 W von 5 kVRMS in einem integrierten 3,5 mm Wide-Body-SOIC-Gehäuse mit niedrigem Profil.
Das UCC14131EVM-070 Evaluierungsmodul von TI arbeitet von 11,5 VIN bis 14 VIN und ist für zwei positive Ausgänge von 12 V und 5 V konfiguriert. Das UCC14131EVM-070 unterstützt typische Vorspannungsversorgungsspannungen, die von GaN-, Si-, SiC- und IGBT-Treiber-ICs benötigt werden, die in Hochspannungs-, Industrie- und Fahrzeug-Wechselrichtern, Batteriemanagementsystemen, Ladestationen und verschiedenen isolierten Geräteapplikationen eingesetzt werden.
Merkmale
- UCC14131-Q1 1,5 W DC/DC-Wandlermodul mit dualer positiver 12 V- und 5 V-Ausgangsspannung für GaN-, SI-, SiC- und IGBT-Gate-Treiber-IC-Vorspannung
- Transformator, Leistungsstufe und Steuerung sind vollständig in einem 36-poligen Wide-Body-SOIC-Gehäuse mit niedrigem Profil (Abmessungen: 12,8 mm x 7,55 mm x 3,55 mm) integriert
- AEC-Q100, volle Nennleistung bis zu 105 °C, 3,5 pF Isolationskapazität, SSM-Frequenzmodulation und niedrige elektromagnetische Emissionen
- 5 kVRMS-Isolierung, Eingangsüberspannungsschutz, Ausgangsüberstromschutz, Leistungsbegrenzung, Power-Good, Freigabe und integrierter Soft-Start
- Das EVM zeigt die wichtigsten Funktionen für GaN-, SI-, SiC- und IGBT-Gate-Treiber-Vorspannungsapplikationen in einer benutzerfreundlichen Testplattform

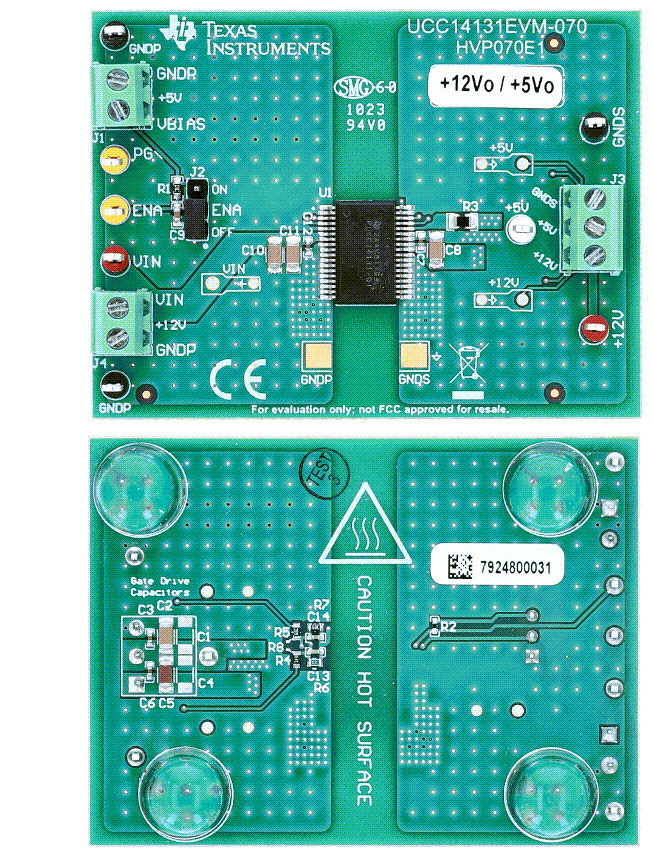

Layout
Veröffentlichungsdatum: 2023-11-28
| Aktualisiert: 2023-12-04
