Texas Instruments UCC21330/UCC21330-Q1 Isolierter Gate-Treiber
Der isolierte Zweikanal-Gate-Treiber UCC21330/UCC21330-Q1 von Texas Instruments ist ein isolierter Zweikanal-Gate-Treiber mit programmierbarer Totzeit und einem breiten Temperaturbereich. Er wurde mit einem Quellspitzenstrom von 4 A und einem Senkenspitzenstrom von 6 A für den Antrieb von Leistungs-MOSFET-, SiC-, GaN- und IGBT-Transistoren entwickelt. Der UCC21330 kann als zwei Low-Side-, zwei High-Side- oder als Halbbrückentreiber konfiguriert werden. Die Eingangsseite ist von den beiden Ausgangstreibern durch eine Isolationsbarriere von 5 kVRMS isoliert und verfügt über eine Gleichtaktstörfestigkeit (CMTI) von mindestens 125 V/ns.
Zu den Schutzfunktionen gehören eine über einen Widerstand programmierbare Totzeit, eine Deaktivierungsfunktion zum gleichzeitigen Abschalten beider Ausgänge und ein integrierter De-Glitch-Filter, der Eingangstransienten von weniger als 5 ns unterdrückt. Alle Versorgungen verfügen über einen UVLO-Schutz. Mit all diesen fortschrittlichen Merkmalen ermöglicht das Bauteil UCC21330/UCC21330-Q1 eine hohe Effizienz, eine hohe Leistungsdichte und Robustheit in verschiedenen Leistungsanwendungen. Die UCC21330-Q1-Bauteile von Texas Instruments sind nach AEC-Q100 für Fahrzeuganwendungen qualifiziert.
Merkmale
- Universal-Treiber (Dual-Low-Side-, Dual-High-Side- oder Halbbrückentreiber)
- Sperrschichttemperaturbereich von -40 °C bis +150 °C
- Bis zu 4 A Quellen-Spitzenstrom, 6 A Senken-Spitzenausgangsstrom
- Gleichtaktstörfestigkeit (CMTI) größer als 125 V/ns
- Bis zu 25 VDD Ausgangsantriebsversorgung
- 8 VDD UVLO-Optionen
- Schaltparameter
- 33 ns typische Ausbreitungsverzögerung
- 5 ns maximale Pulsbreitenverzerrung
- Maximale VDD-Einschaltverzögerung von 10 µs
- UVLO-Schutz für alle Stromversorgungen
- Schnelle Deaktivierung für Leistungssequenzierung
Applikationen
- On-Board-Akkuladegeräte
- Hochspannungs-DC/DC-Wandler
- HLK in Fahrzeugen, Karosserie-Elektronik
Datenblätter

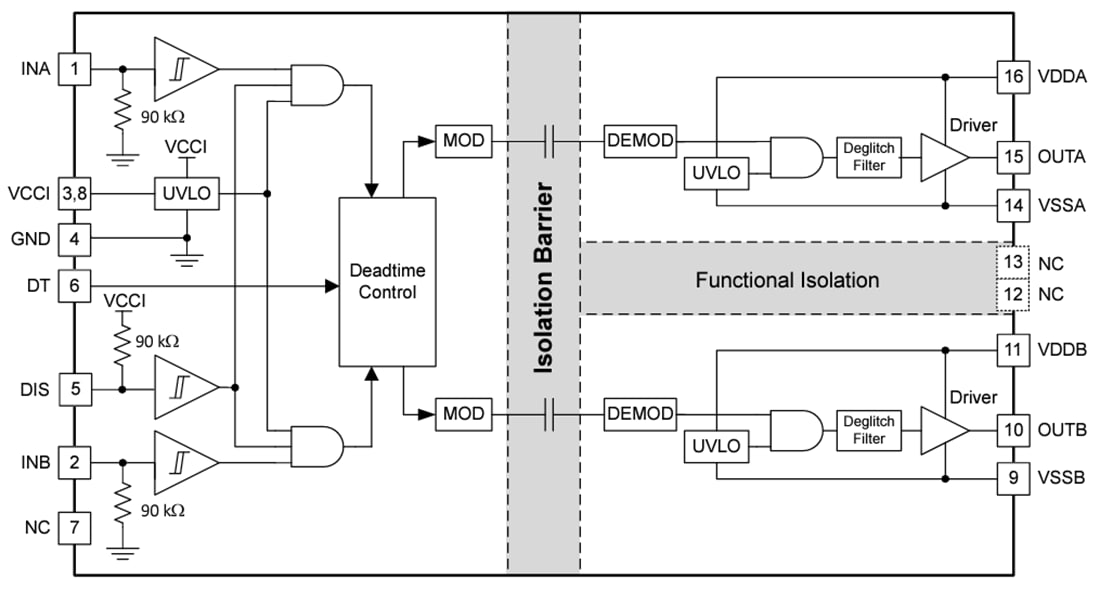

Funktionales Blockdiagramm
Verwandtes Development Tool
Texas Instruments UCC21220EVM-009 Evaluierungsmodul
Für die Evaluierung der Funktionsweise des UCC21220 isolierten 3,0kVRMS-Zweikanal-Gate-Treibers konfiguriert.
