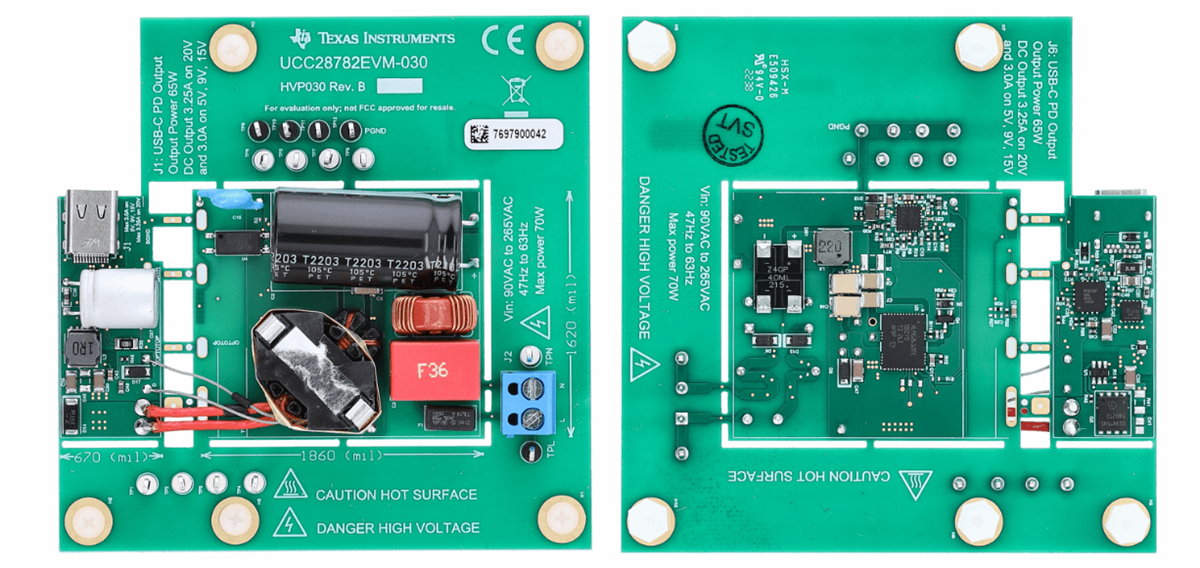

Texas Instruments UCC28782EVM-030 Evaluierungsmodul

Das Texas Instruments UCC28782EVM-030 Evaluierungsmodul ist so konfiguriert, dass es den Betrieb des UCC28782 Active-Clamp Flyback-Controllers evaluiert. Der UCC28782 implementiert hohe Effizienz und Hohe Dichte für einen 65 W USB Typ-C™ Power Delivery (PD) Offline-Adapter unter Verwendung des UCC28782. Der Eingang unterstützt universelle 90Vac bis 264Vac, während der einzelne Ausgang auf 5 V 9 V und 15 V eingestellt werden kann. Diese Einstellungen stehen alle auf 3 A max und 20 V auf 3,25 A max, was mit dem USB PD Interface Controller anpassbar ist

Das UCC28782EVM-030 Evaluierungsmodul von TI bietet einen Hochfrequenzbetrieb mit einer Nennfrequenz von 250 kHz, wodurch eine kleine Lösungsgröße ermöglicht wird, während der Multimodus-Betrieb einen hohen Wirkungsgrad aufrechterhält. Der LMG2610 enthält High-Side- und Low-Side-FETs, Gate-Treiber und High-Side-Pegelwandler und liefert eine verlustfreie Stromsensor-Emulation. Darüber hinaus wird eine Synchrongleichrichtung am Ausgang verwendet, um den Wirkungsgrad zu erhöhen.

Merkmale

Universal-AC-Eingang von 90 VAC bis 264 VAC mit einem USB-Typ-C-PD-3.0-konformen Ausgang von bis zu 65 W (5 V/3 A, 9 V/3 A, 15 V/3 A, 20 V/3,25 A)
Wirkungsgrad und Standby-Stromverbrauch übertreffen die regulatorischen Anforderungen von CoC Tier 2 und DoE Stufe VI
Leistungsdichte von 30 W/in3 mit einem Wirkungsgrad von 93 % bei einer Volllast von 90 VAC

Frequenz-Dithering, x-Kondensator-Entladung vereinfacht die Einhaltung der EMI-Anforderungen gemäß EN 55022
Verwendet GaN-MOSFETs zur Steigerung des Wirkungsgrads
