Texas Instruments Evaluierungsmodul xWRL6844EVM (EVM)
Das Texas Instruments xWRL6844EVM Evaluierungsmodul (EVM) ist ein einfach zu verwendendes Evaluierungsmodul für den xWRL6844 mmWave-Radarsensor. Das xWRL6844EVM unterstützt sowohl den Standalone-Betrieb als auch die direkte Anschlussfähigkeit an das DCA1000EVM für die Roh-ADC-Erfassung und die Signalverarbeitung. Dieses Evaluierungsmodul enthält alles, was für den Einstieg in die Softwareentwicklung für On-Chip -DSP, einen Hardwarebeschleuniger und einen stromsparenden Arm® Cortex®-R5F- Regler benötigt wird. Der Texas Instruments xWRL6844EVM verfügt außerdem über integrierte Tasten und LEDs zur schnellen Integration einer einfachen Benutzeroberfläche sowie über eine über die Schnittstelle integrierte Emulation zum Programmieren und Debuggen.
Merkmale
- 57 GHz zu 64 GHz mmWave-Radarsensor
- On-Chip C66x DSP ARM Cortex-R5F Regler und Hardwarebeschleuniger (HWA 1,2)
- TPS650365x-basierte Leistungsmanagement-Topologie
- Integrierte vier Sende- und vier Empfangsantennen (4TX/4RX) mit hoher HF-Leistung auf einem PCB-Substrat vom Typ RO3003
- Direkte Schnittstelle mit DCA1000 für das Debuggen und die Erfassung von Roh-ADC-Daten
Applikationen
- Innenraum-Erkennung
- Präsenzerkennung von Kindern
- Präsenzerkennung in Fahrzeugen, Lokalisierung und Klassifizierung
- Vitalzeichenüberwachung der Fahrzeuginsassen
- Einbruchserkennung
- Sicherheitsgurtkontrolle

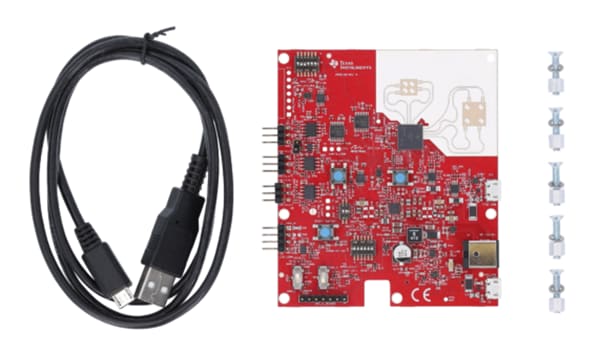

Lieferumfang Kit
- AWRL6844EVM Board
- Montageschrauben
- Micro-USB-Kabel
- Kurzanleitung
- Abstandshalter
- Garantiekarte (Haftungsausschlussblatt)
Weitere Ressourcen
- Benutzerhandbuch
- Kurzanleitung
- Software Development Kit (SDK) für xWRL6844 Bauteile
- CCStudio™ IDE
- mmWaveStudio für xWRL68xx Bauteile der 3. Generation
- mmWave Radar-Akademie
- Paket zur Unterstützung der Evaluierung und Entwicklung von Radargeräten
- AWRL6844EVM- und IWQRL6844EVM-Datenbank
- xWRL6844EVM Schaltschema BOM und Bestückung
- Checkliste für Hardware-Design
Videos

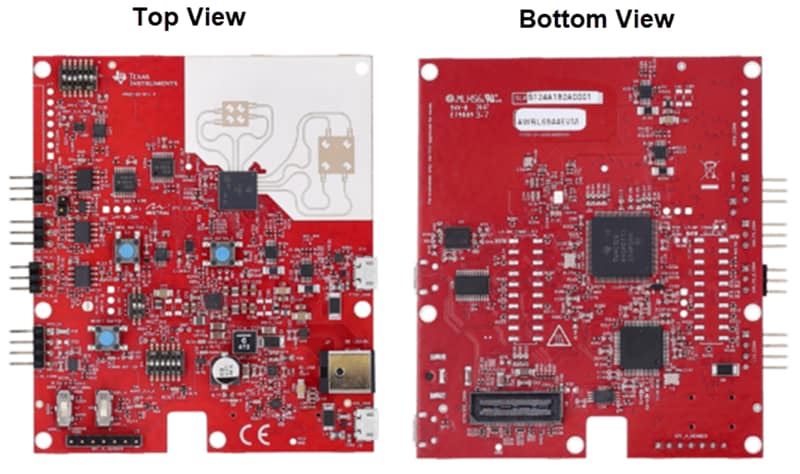

Board-Layout
