TI DRV8824 Schrittmotoren-Controller-ICs

Der Texas Instruments DRV8824 Schrittmotoren-Controller-IC bietet eine integrierte Motorantriebslösung für Drucker, Scanner und andere automatisierte Ausrüstungsanwendungen. Der TI DRV8824 Schrittmotoren-Controller-IC beinhaltet zwei H-Brücken-Antriebe und einen Mikroschritt-Indexer. Er soll zum Antrieb eines bipolaren Schrittmotordienen. Der TI DRV8824 Schrittmotor-Controller-IC ist in der Lage, bis zu 1,6A Ausgangsstrom (mit passendem Kühlkörper bei 24 V und 25ºC) zu liefern. Der TI DRV8824 bietet eine interne Shutdown-Funktion zum Überstrom-Schutz, Kurzschluss-Schutz, Unterspannungssperre und Überhitzung.

DRV8824 Funktionen
  • PWM Mikro-Schrittmotor-Antrieb
    • Eingebauter Mikroschritt-Indexer
    • Die Fünf-Bit Wickelstrom-Kontrolle ermöglicht bis zu 32 Stromniveaus
    • Niedriger MOSFET An-Widerstand
  • 1,6-A Maximaler Antriebsstrom bei 24V, 25°C
  • Eingebaute 3,3-V Referenz-Ausgabe
  • 8-V bis 45-V Betriebsversorgungsspannungsbereich
  • Thermisch verstärktes SMT-Gehäuse
DRV8824EVM Funktionen
  • DRV8824 Schrittmotoren-Controller
  • Eine einfach zu nutzende GUI ermöglicht eine leichte Einrichtung
  • Beinhaltet alle notwendigen Kabel und die Software zur Steuerung der DRV8824
Anwendungsbereiche
  • Geldautomaten
  • Geldsortieranlagen
  • Sicherheits-Videokameras
  • Drucker
  • Scanner
  • Büroanwendungen
  • Spielautomaten
  • Werksautomatisierung
  • Roboter

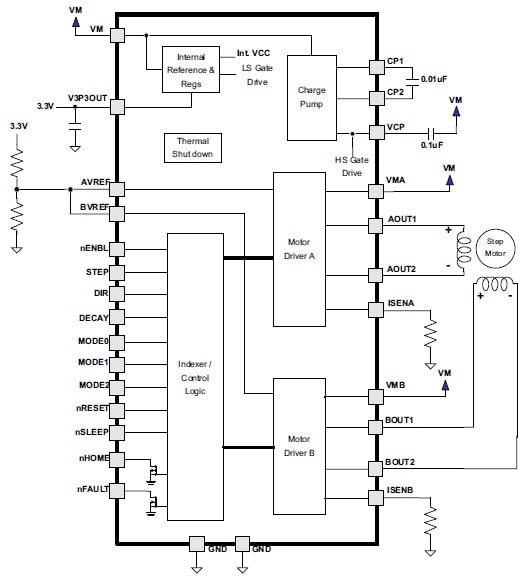

Funktionsblockdiagramm
