Toshiba TLX9161T AEC-Q101 Optokoppler/Optorelais

Die AEC-Q101-qualifizierten Optokoppler/Fotorelais TLX9161T von Toshiba sind für Fahrzeug- und Industrieapplikationen ausgelegt, die hohe Zuverlässigkeit und elektrische Isolierung erfordern. Der Toshiba TLX9161T ist in einem kompakten SO12L-T-Gehäuse untergebracht und integriert eine Infrarot-LED mit hoher Ausgangsleistung sowie eine MOSFET-Ausgangsstufe, um das Solid-State-Schalten mit niedrigem Einschaltwiderstand und eine hohe Isolationsspannung (5000 V_RMS) zu ermöglichen. Ein niedriger Eingangsantriebsstrom (maximal3 mA) und eine hohe Gleichtakt-Transientenimmunität (CMTI) verbessern das Betriebsverhalten in störungsanfälligen Umgebungen, während die Einhaltung der Fahrzeugstandards langfristige Haltbarkeit und Sicherheit unter rauen Bedingungen gewährleistet. Dieses Gerät ist ideal zum Schalten von Signalen oder stromsparenden Lasten in Batteriemanagement-Systemen (BMS) und zum Laden von EV-Schaltungen.

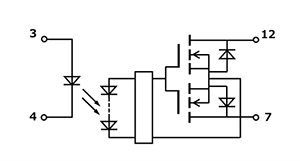

Merkmale

AEC-Q101-qualifiziert
Normalerweise geöffnet (1-Form-A)
1500 V min. Spitzenspannung im ausgeschalteten Zustand
3 mA max. Trigger-LED-Strom
30 mA max. Einschaltstrom
500 Ω maximaler Einschaltwiderstand (bei t <1 s)

5000 V_RMS min. Isolationsspannung
8 mm min. Luftstrecke/Abstand
0,4 mm min. Isolationsdicke
CTI >600 Außenharz
SO12L-T-Gehäuse zur Oberflächenmontage, 7,76 mm x 10 mm x 2,45 mm

Applikationen

Batteriesteuerung in der Fahrzeugausrüstung
Kraftstoff-Batteriesteuerung in der Fahrzeugausrüstung
Elektrofahrzeuge (EVs)

Technische Daten

Empfohlene Betriebsbedingungen
- Maximale Versorgungsspannung 1000 V
- Durchlassstrom am Eingang 5 mA bis 20 mA
- 30 mA max. Einschaltstrom
LED
- Maximaler Durchlassstrom am Eingang 30 mA
- -0,8 mA/°C maximale Reduzierung des Durchlassstroms am Eingang
- 5 V maximale Sperrspannung am Eingang
- 50 mW maximale Verlustleistung am Eingang
- -1,3 mW/°C maximale Herabsetzung der Verlustleistung am Eingang
5000 V_RMS maximale Isolationsspannung
Detektor
- 6 mA bis 30 mA maximaler ON-Strombereich
- -0,3 mA/°C maximale Stromreduzierung im eingeschalteten Zustand
- 18 mA bis 90 mA maximaler Spitzenstrombereich im ON-Zustand
- 0,6 mA maximaler Avalanche-Strom
- 600 mW maximale Dissipation der Ausgangsleistung
- -7 mW/°C maximale Dissipation am Ausgangsleistung
Elektrische Eigenschaften
- LED
  - Eingangsspannung: 1,4 V bis 1,95 V Durchlassspannung
  - Rückstrom: maximal 10 µA
  - Eingangskapazität: typischerweise 45 pF
- Detektor
  - 1500 V min. Widerstandsspannung am Ausgang
  - 100 nA bis 5000 nA OFF-Strombereich
  - Typische Ausgangskapazität von 60 pF

Gekoppelte elektrische Komponenten
- 3 mA max. Trigger-LED-Strom
- 0,05 mA min. Rücklaufstrom der LED
- 500 Ω bis 800 Ω max. ON-Widerstandsbereich
Isolierung
- 0,9 pF typische Gesamtkapazität (Eingang-zu-Ausgang)
- 10¹⁴typische Widerstandsisolierung
Schalten
- 1 ms maximale Einschaltzeit, typisch 0,1 ms
- 1 ms maximale Ausschaltzeit, typisch 0,07 ms
Temperaturen
- +135 °C maximale Sperrschichttemperatur
- Betriebsbereich von -40 °C bis +125 °C
- +260 °C maximale LED-Löttemperatur
