u-blox MIA-M10 Standard-Präzisions-GNSS-Module

u-blox MIA-M10 Standard-Präzisions-GNSS-Module bieten außergewöhnliche Empfindlichkeit und minimale Erfassungszeiten für alle L1-GNSS-Systeme. Das Bauteil bietet einen extrem geringen Stromverbrauch von weniger als 25 mW im kontinuierlichen Tracking-Modus. Dieser geringe Stromverbrauch ermöglicht eine signifikante Leistungsautonomie für alle batteriebetriebenen Bauteile, wie z. B. Asset-Tracker, ohne die GNSS-Leistung zu beeinträchtigen.

Das u-blox MIA-M10 unterstützt den gleichzeitigen Empfang von vier GNSS (GPS, GLONASS, Galileo und BeiDou). Die hohe Anzahl von sichtbaren Satelliten ermöglicht es dem Empfänger, die Signale von bester Qualität auszuwählen. Dies maximiert die Positionsverfügbarkeit, insbesondere unter schwierigen Bedingungen, wie z. B. tiefe Häuserschluchten.

Die Super-S-Technologie von u-blox bietet eine hervorragende HF-Empfindlichkeit. Sie kann die dynamische Positionsgenauigkeit bei kleinen Antennen oder in einem Szenario ohne Sichtverbindung um bis zu 25 % verbessern.

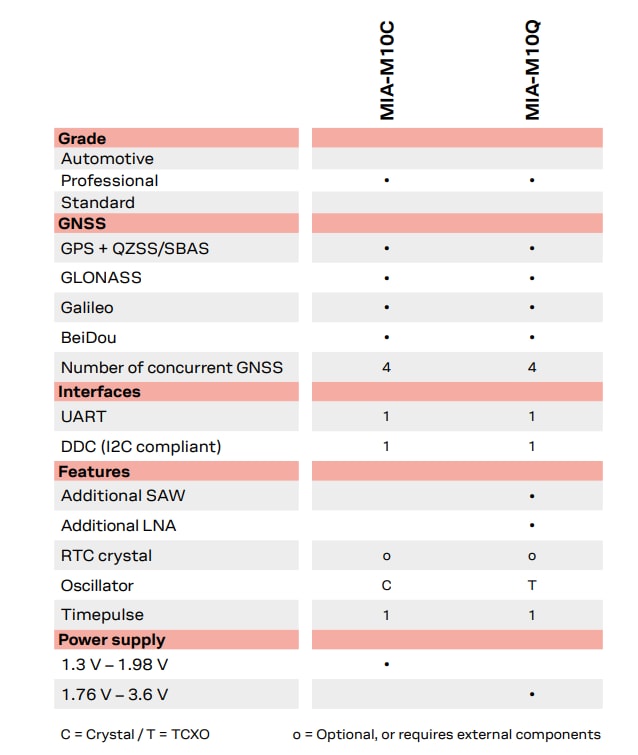

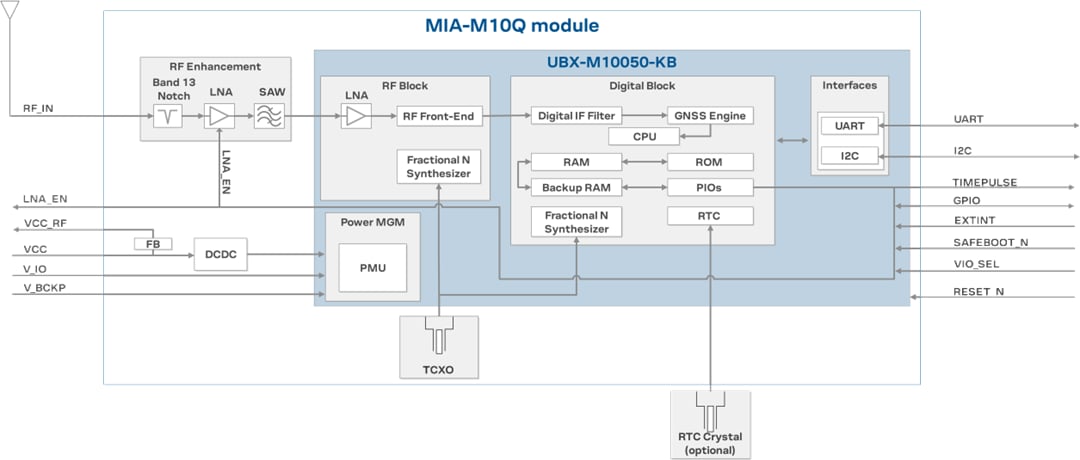

Der MIA-M10Q enthält einen LNA gefolgt von einem SAW-Filter im HF-Pfad für eine maximale Empfindlichkeit in passiven Antennendesigns. Der MIA-M10C ohne LNA oder SAW-Filter bietet Flexibilität für aktive Antennendesigns.

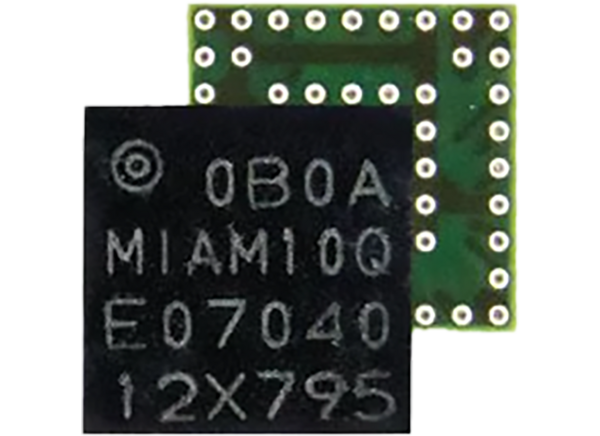

Das kleine, hochintegrierte 4,5 mm x 4,5 mm große System-in-Package benötigt nur 20 mm² Platinenfläche ohne externe Komponenten.

Der MIA-M10 erkennt Stör- und Spoofing-Versuche und meldet sie an den Host, damit das System entsprechend reagieren kann. Erweiterte Filteralgorithmen minimieren die Auswirkungen von HF-Störungen und Jamming, um einen normalen Betrieb des Produkts zu gewährleisten.

Merkmale

Modul in Chipgröße von 4,5 mm x 4,5 mm, das keine externen Komponenten benötigt
Stromverbrauch von weniger als 25 mW ohne Beeinträchtigung der GNSS-Leistung
Doppelte Batterielaufzeit durch Nutzung optimierter Stromsparmodi

Maximale Positionsverfügbarkeit mit gleichzeitigem Empfang von 4 x GNSS
Bewährte hervorragende Leistung auch bei kleinen Antennen
53-Pin-S-LGA (Gelötetes Land-Grid-Array)

Applikationen

Smart Watches
Haustier-Tracker
Asset Tracker

Fahrzeug-Tracker
Persönliche Navigationsgeräte
Wi-Fi 6E-Zugangspunkte

Technische Daten

Empfängertyp
- u-blox-M10-Engine
- GPS L1 C/A, QZSS L1 C/A L1S,
- GLONASS L1OF
- BeiDou B1I/B1C, Galileo E1B/C
- SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN
Aktualisierungsrate
- Bis zu 10 Hz (4 gleichzeitige GNSS)
- Bis zu 25 Hz (einzelnes GNSS)
Horizontale Positionsgenauigkeit
- 5 m CEP

Schnittstellen
- Seriell
  - 1x UART
  - 1x DDC (I²C-konform)
- Digital
  - Konfigurierbarer Zeitimpuls
  - 1 EXTINT-Eingang zur Aktivierung
- Betriebstemperaturbereich: -40 °C bis +85 °C
- Gehäuse
  - 53-pin-S-LGA (Gelötetes Land-Grid-Array)
  - 5 mm x 4,5 mm x 1,0 mm; 055 g
