Vishay Semiconductors GSIB15Ax Brückengleichrichter

Der GSIB15Ax Brückengleichrichter von Vishay Semiconductors ist ein einphasiger In-Line-Brückengleichrichter mit hohen Stoßstromfähigkeiten. Dieser Gleichrichter verfügt über eine glaspassivierte Chip-Sperrschicht, eine hohe Gehäusedurchschlagsfestigkeit von 2.500 VRMS und eine maximale RMS-Spannung von 420 V. Der GSIB15Ax Brückengleichrichter bietet einen maximalen DC-Sperrstrom von 10 μA und einen maximalen durchschnittlichen gleichgerichteten Durchlassausgangsstrom von 15 A. Dieser Brückengleichrichter wird in einem Sperrschichttemperaturbereich von -55 °C bis 150 °C betrieben. Der GSIB15ax Brückengleichrichter wird in der Regel in AC/DC-Brücken-Vollwellen-Gleichrichtung für Schaltnetzteile, Haushaltsgeräte, Büroausrüstungen und Industrieautomatisierungs-Applikationen verwendet.

Merkmale

  • Dünnes Einzel-in-line-Gehäuse
  • Glaspassivierte Chip-Sperrschichten
  • Hohe Stoßstrombelastbarkeit
  • Hohe Gehäusedurchschlagsfestigkeit: 2.500 VRMS
  • 420 V maximale RMS-Spannung
  • 15 A Maximaler durchschnittlicher gleichgerichteter Durchlassausgangsstrom
  • 10 μA Maximaler DC-Sperrstrom
  • Maximaler sofortiger Durchlass-Spannungsabfall pro Diode: 1 VF
  • Sperrschichttemperaturbereich: -55 °C bis 150 °C
  • Tauchlöten 275 °C Max. 10 s gemäß JESD 22-B106
  • UL-Erkennungsdateinummer E54214
  • RoHS-konform

Applikationen

  • Einschaltstromversorgung
  • Haushaltsgeräte
  • Büroausstattung
  • Industrieautomatisierung

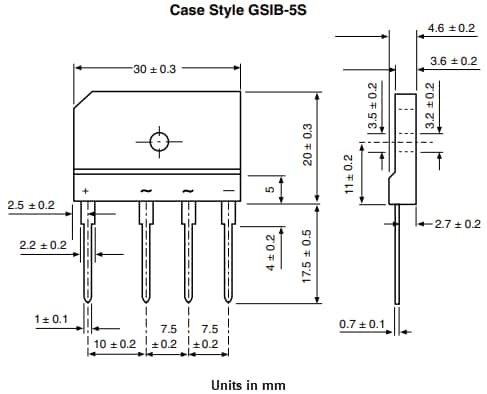

Gehäuseabmessungen

Technische Zeichnung - Vishay Semiconductors GSIB15Ax Brückengleichrichter
