Vishay / Dale Intelligenter Hochspannungs-Batterie-Shunt HV-IBSS-USB
Der Vishay / Dale intelligente Hochspannungs-Batterie-Shunt-Einzel (HV-IBSS-USB) von Vishay/Dale evaluiert den WSBE8518 Shunt mit niedrigem TCR und verwendet einen einzelnen USB-C™ Steckverbinder zur Stromversorgung der Schaltung. Dieser Shunt verfügt über ein widerstandsfähiges Element aus einer Nickel-Chrom-Legierung, das zu einem reduzierten Temperaturkoeffizienten des Widerstands (TCR) führt, wodurch die Widerstandsänderung über den Betriebstemperaturbereich reduziert wird. Die Vielseitigkeit wird durch die USB-C-Verbindungen für Leistung und Daten ermöglicht und die Anschlussklemmen-Emulation eignet sich für verschiedene Betriebssysteme. Der intelligente Hochspannungs-Batterie-Shunt-Einzel von Vishay/Dale eignet sich hervorragend für die Heimautomatisierung, Batteriemanagementsysteme, Solaranlagen und EV-Testumgebungen.
Merkmale
- Vielseitig
- USB-C-Verbindungen für Leistung und Daten
- Anschluss-Emulation geeignet für verschiedene Betriebssysteme
- Einfacher Anschluss an Sammelschiene und Kabelschuhe über M6-Schrauben
- Präziser
- Werksseitige Zwei-Punkt-Kalibrierung
- Maximaler 10ppm/K-Drift durch Nebenwiderstand
- Streuinduktivität von ca. 34ppm/K-drift aufgrund AFE und ADC
Applikationen
- Industrie und Automatisierung
- Heimautomatisierung
- Rechenleistung in der Industrie und auf Servern
- Netzwerke/Telekommunikation
- Batteriemanagementsysteme
- EV-Testumgebung
- Solaranlagen
Stückliste (BOM)

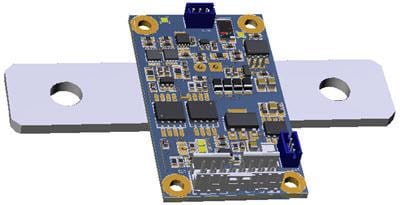

3D-Bild

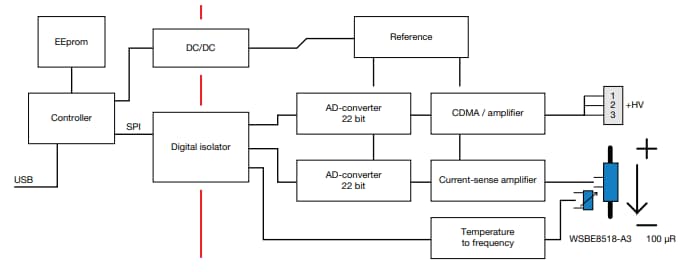

Funktionales Blockdiagramm
