AMD / Xilinx SmartLynq+-Modul

Das AMD/Xilinx SmartLynq+-Modul ist für Hochgeschwindigkeits-Debuggen und -Trace ausgelegt, die hauptsächlich für Designs mit der Versal™ -Plattform bestimmt sind. Das SmartLynq+-Modul liefert eine bis zu 28 Mal schnellere Konfigurationszeit über einen Hochgeschwindigkeits-Debug-Anschluss (HSDP). Das SmartLynq+-Modul verfügt über eine erweiterte Konfigurations-Durchsatzleistung zur Beschleunigung des Entwicklungszyklus. Das Modul unterstützt sowohl serielle als auch parallele Verfolgung mit bis zu 14 GB Trace-Speicher, um einen Design-Ausführungsverlauf zu erfassen.

Das SmartLynq+-Modul von AMD/Xilinx ist mit den Versal ACAP Evaluierungsboards kompatibel. Benutzer haben vollständige Sichtbarkeit der Versal™-Architektur, einschließlich KI-Engines, programmierbares Netzwerk-on-Chip (NoC), DDR-Speichercontroller und 100G Multiraten-Ethernet-Cores.

Darüber hinaus ermöglicht die Smart-Filterung mit einem Software-anpassbaren integrierten Debugger den Fernzugriff und die Freigabe. Das SmartLynq+-Modul ist eine ideale Debug- und Ablaufverfolgungs-Plattform, die eine schnelle Konfiguration, eine umfassende Erfassung der Ablaufverfolgung, eine hohe Sichtbarkeit und Flexibilität ermöglicht.

Merkmale

  • 28 Mal schnellere Download-Geschwindigkeit im Vergleich zum SmartLynq-Datenkabel
  • Iterationen werden für den kürzeren Debugzyklus von Minuten auf Sekunden reduziert
  • 100 Mal schnellere Erfassung der Ausgangsdaten im Vergleich zu JTAG
  • Großer Trace-Speicher (bis zu 14 GB)
  • Detaillierte Debug- und Ablaufverfolgungs-Funktionen für die Versal-Architektur, einschließlich KI-Engines, programmierbares NoC, DDR-Speicher-Controller und 100G-Multiraten-Ethernet-Cores
  • Ununterbrochene Übersicht über Debug- und Ablaufverfolgungs-Funktionen während des Hochfahrens
  • Kohärentes und zeitkorreliertes Debugging aller Subsysteme
  • Verkettungsmodus für das Debugging von mehreren Bauteilen auf einem einzelnen Board
  • Smart-Filterung mit einem Software-anpassbaren integrierten Debugger für Fernzugriff und Freigabe
  • Eine Auswahl von Host- und Zielkonnektivitäts-Optionen, einschließlich Ethernet, USB 3.0, HSDP (USB-Typ-C), GPIO, JTAG und Mictor

Applikationen

  • Versal-ACAP-Hochgeschwindigkeits-Programmierung
  • Flash-Speicher-Hochgeschwindigkeits-Programmierung
  • Hardware-Debug
  • Software-Debug
  • Leistungsanalyse
  • Serielle und parallele Ablaufverfolgung der Datenerfassung

Lieferumfang Kit

  • SmartLynq+ Debug- und Ablaufverfolgungsmodul
  • JTAG-Bandkabeltülle
  • USB-Kabel
  • GPIO-Kabel mit freier Zuleitung
  • Ethernet-Kabel
  • Netzteil
  • USB-Typ-C-Kabel
  • microSD-Karte

Dazugehörige Produkte

AMD / Xilinx Versal™ KI-Core-Baureihe VCK190 Evaluierungskit

Ausgestattet mit einem VC1902 Bauteil mit fortschrittlicher KI-Leistung im Portfolio.

Learn Moreüber AMD / Xilinx Versal™ KI-Core-Baureihe VCK190 Evaluierungskit View Productsverwandt mit AMD / Xilinx Versal™ KI-Core-Baureihe VCK190 Evaluierungskit

AMD / Xilinx Versal™ Prime-Baureihe VMK180 Evaluierungskit

Umfasst den VM1802 und ermöglicht den schnellsten Weg zum Applikationsdesign mit der Versal-Architektur.

Learn Moreüber AMD / Xilinx Versal™ Prime-Baureihe VMK180 Evaluierungskit View Productsverwandt mit AMD / Xilinx Versal™ Prime-Baureihe VMK180 Evaluierungskit

Weitere Ressourcen

Videos

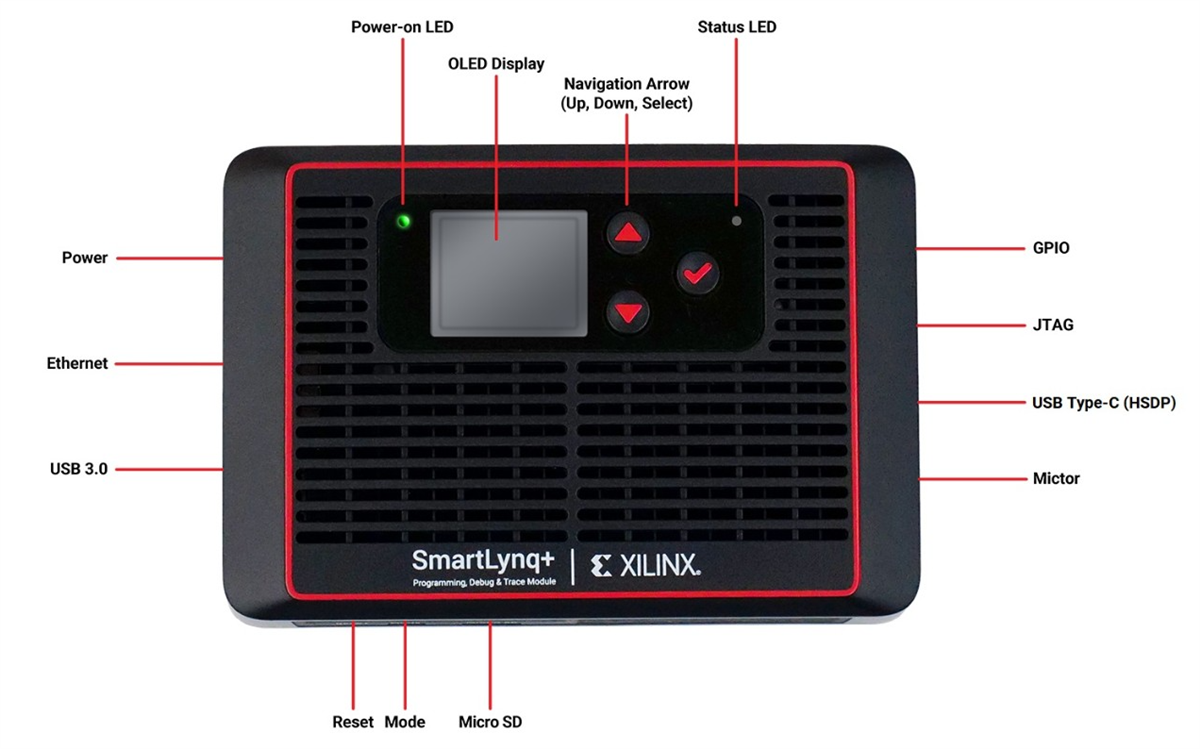

Layout

AMD / Xilinx SmartLynq+-Modul

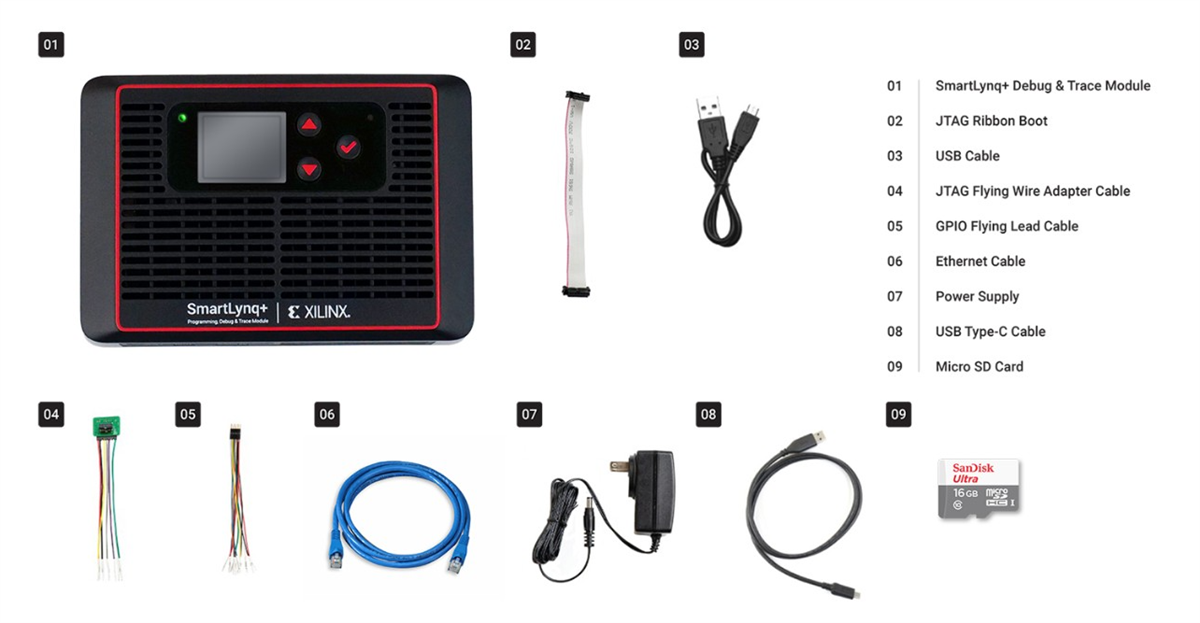

Kit-Lieferumfang – Diagramm
