NXP 74LVC1G27 Einzel-NOR-Gatter mit 3 Eingängen
Das NXP 74LVC1G27 Einzel-NOR-Gatter mit 3 Eingängen bietet eine 3-Eingangs-NOR-Funktion mit Eingängen die entweder von 3,3V oder 5V-Geräten gespeist werden können. Diese Funktion ermöglicht die Verwendung dieser Geräte als Umsetzer in gemischten 3,3V- und 5V-Anwendungen. Schmitt-Trigger-Aktion an allen Eingängen macht die Schaltung sehr tolerant gegenüber langsameren Eingangs-Aufstieg-Zeit und -Fall-Zeit. Das Gerät wurde vollständig für Anwendungen mit teilweiser Abschaltung, die IOFF verwenden, spezifiziert. Der IOFF-Schaltkreis deaktiviert die Ausgänge und beugt einer Beschädigung durch Stromrückfluss durch das abgeschaltete Gerät vor.
|

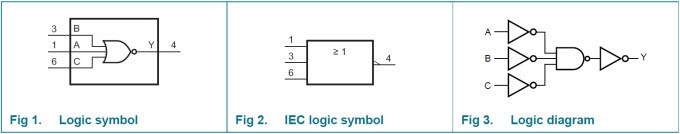

Merkmale
- Breiter 1,65V bis 5,5V Versorgungsbereich
- Hohe Rauschimmunität
- Erfüllt JEDEC-Standard:
- JESD8-7 (1,65V bis 1,95V)
- JESD8-5 (2,3V to 2,7V)
- JESD8B/JESD36 (2,7V to 3,6V)
- ESD-Schutz
- HBM JESD22-A114F überschreitet 2000V
- MM JESD22-A115-A überschreitet 200V
- CDM JESD22-C101C überschreitet 1000V
- ±24mA Ausgangstreiber (VCC = 3,0V)
- CMOS Niedriger Energieverbrauch
- Latch-Up-Leistung überschreitet 250mA
- Direkte Schnittstelle mit TTL-Stufen
- Eingänge akzeptieren Spannungen bis zu 5V
- Spezifiziert von -40°C bis +85°C und von -40°C bis +125°C
|
