NXP Semiconductors LPC1800 32-Bit ARM
Cortex™-M3 Mikrocontroller

NXP Semiconductors LPC1800-Serie 32-bit ARM Cortex™-M3 Mikrocontroller sind die schnellsten Cortex-M3 MCUs der Branche mit einer Prozessorfrequenz von bis zu 180MHz. LPC1800 MCUs werden mit derselben ultraniedrigen 90nm Ableitstromtechnologie hergestellt wie die LPC4300-Serie Cortex-M4 MCUs, sind zudem kontakt- und software-kompatibel und verfügen über viele gleiche Hauptmerkmale. NXP LPC1830 und LPC1850 MCUs verfügen über fortgeschrittene Peripherie wie z. B. Ethernet, Hochgeschwindigkeits-USB 2.0 Host/OTG/Gerät, LCD-Controller und CAN 2.0B. Außerdem gibt es zwei neue innovative Peripherien: eine flexible, vierfache SPI-Schnittstelle und ein Status-konfigurierbares Timer-Untersystem. LPC1800 Geräte bieten bis zu 1MB flexiblen Dual-Bank-Flash für hohe Zuverlässigkeit der Anwendungsprogrammierung und kontinuierlichen Flash-Betrieb. NXP LPC1830 und LPC1850 MCUs enthalten bis zu 200 kB von On-Chip-SRAM in zahlreichen Bänken.

Merkmale
  • ARM Cortex-M3 Prozessor, der in Frequenzen bis zu 150 MHZ (LPC1850) oder 180 MHz (LPC1830) betrieben wird
  • ARM Cortex-M3 eingebautes Speicherschutzgerät (Memory Protection Unit MPU), das acht Regionen unterstützt
  • ARM Cortex-M3 integrierter vektorgesteuerter Interruptcontroller (NVIC)
  • Nicht-maskierbarer Interrupt-Input (Non-maskable Interrupt (NMI) input)
  • JTAG und Serial Wire Debug
  • ETM- und ETB-Unterstützung
  • System-Ticktimer
  • 200kB SRAM zur Code- und Datennutzung
  • 32kB ROM enthält Bootcode und On-Chip-Softwaretreiber
  • Quarzoszillator mit einer Betriebsbereich von 1 MHz bis 25 MHz
  • 12 MHz Interner RC-Oszillator auf 1% Genauigkeit getrimmt
  • RTC-Quarzoszillator mit ultraniedrigem Energieverbrauch
  • Taktausgang
  • Zwei PLLs ermöglichen CPU-Betrieb mit maximaler CPU-Rate
  • Vierfache SPI-Flash-Schnittstelle mit 4 Leitungen und einer Datenübertragungsrate bis zu 40MB/s
  • 10/100T Ethernet MAC mit RMII- und MII-Schnittstellen und DMA (Direkter Speicherzugriff)-Unterstützung
  • Ein High-Speed-USB 2.0 Host/Gerät/OTG-Schnittstelle mit DMA
  • Ein High-Speed-USB 2.0 Host/Gerät-Schnittstelle mit DMA
  • Vier 550 UARTs mit DMA-Unterstützung: Ein UART mit vollständiger Modem-Schnittstelle
Anwendungsbereiche
  • Industriell
  • Verbraucher
  • Haushaltgeräte
  • RFID-Leser
  • Elektrometer

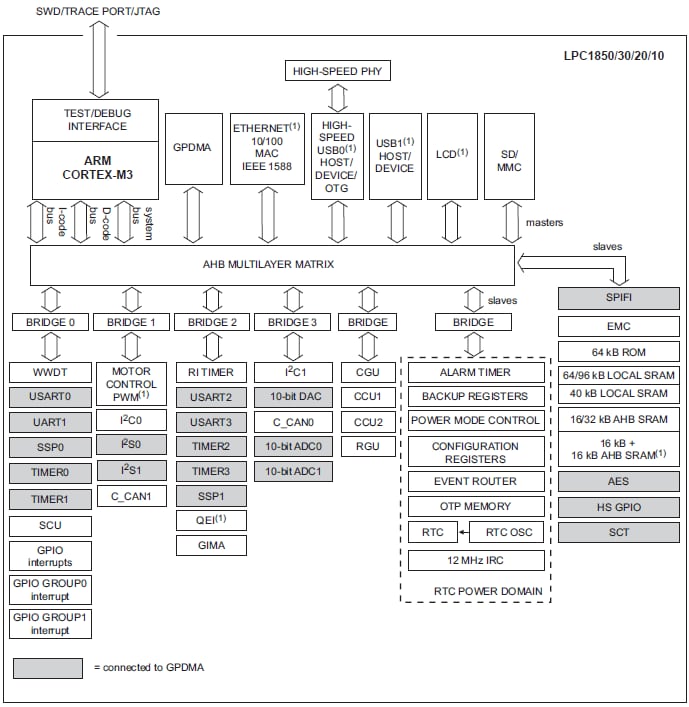

Blockdiagramm

Blockdiagramm
