Texas Instruments LM5140-Q1 Synchroner Dual-Abwärtswandler mit niedrigem IQ

Der Texas Instruments synchrone Dual-Abwärtswandler mit niedrigem IQ ist für Hochspannungsanwendungen mit einer breiten V_IN bestimmt. Die Regelmethode basiert auf Strommodusregelung. Die Stromregelung bietet eigenes Line-Feed-Forward, Zyklus-für-Zyklus-Strombegrenzung und einfache Schleifenkompensation. Der LM5140-Q1 verfügt über eine einstellbare Anstiegsratensteuerung, um die Einhaltung der CISPR und Kfz-EMI-Anforderungen zu vereinfachen. Der LM5140-Q1 wird mit wählbaren Schaltfrequenzen von 2,2MHz oder 440kHz betrieben und die beiden Reglerkanäle werden mit 180Grad Phasenverschiebung betrieben. Unter Leichtlast- oder Leerlaufbedingungen arbeitet der LM5140-Q1 im Skip-Cycle-Modus für einen verbesserten sparsamen Wirkungsgrad.

Merkmale

AEC-Q100 grade 1 qualified (T_A =–40ºC to 125ºC)
Input operating range from 3.8V to 65V (70V absolute maximum)
Two interleaved buck controllers with
- V_OUT1 fixed 3.3V, 5V, or adjustable from 1.5V to 15V, accuracy ±1%
- V_OUT2 fixed 5V, 8V, or adjustable from 1.5V to 15V, accuracy ±1%
Fixed 2.2MHz or 440kHz switching frequency, accuracy ±7%
Optional synchronization to an external clock
SYNC output clock for additional converters
Shutdown mode current: 9µA typical
No load standby current: 35µA typical (one channel operating)

Current limit threshold programmable to 50mV or 75mV, accuracy ±10%
Independent enable inputs for V_OUT1 and V_OUT2
Hiccup mode protection for sustained overload
Independent power good outputs
High-side and low-side gate drivers with
- Adjustable slew rate control
- Selectable diode emulation or continuous
- Conduction at light load

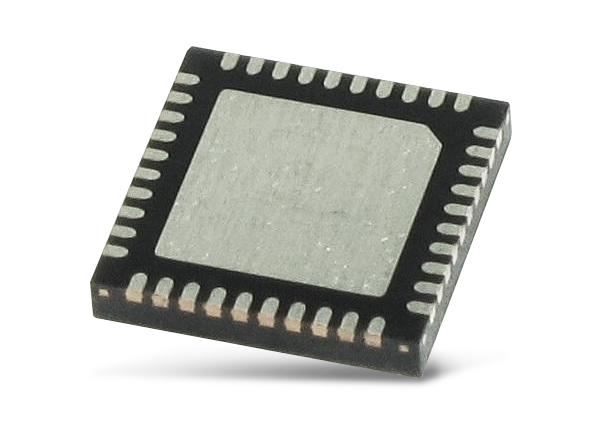

VQFN-40 package with wettable flanks
