Analog Devices Inc. ADIS16500/PCBZ Breakout-Board

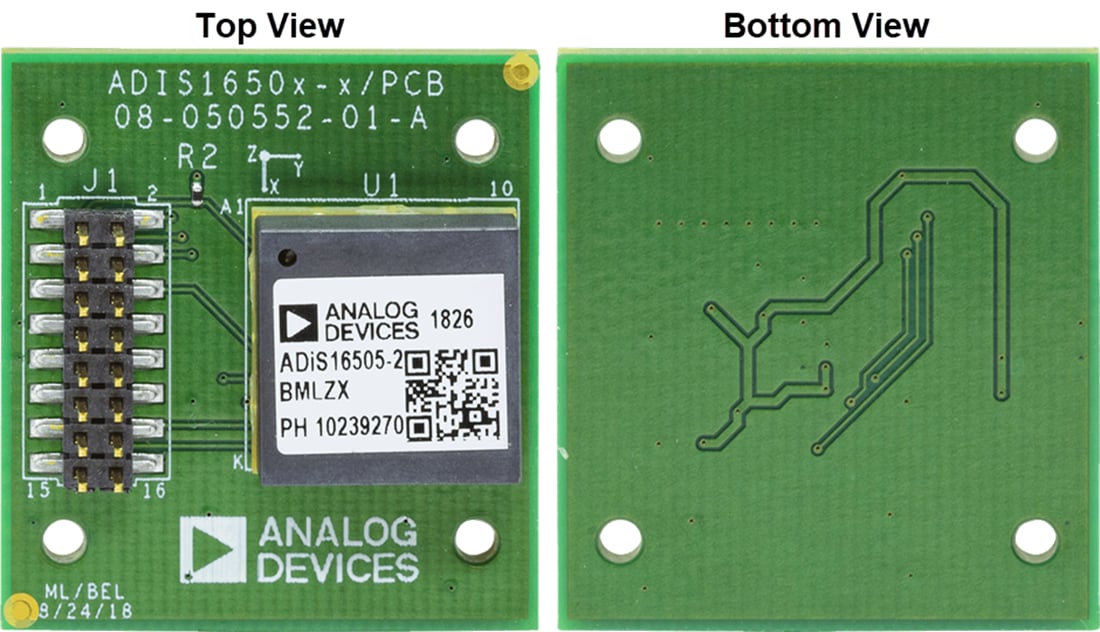

Das Analog Devices ADIS16500/PCBZ Breakout-Board bietet eine bequeme Methode zur Herstellung einer Prototyp-Verbindung zwischen jedem ADIS16500 IMU-Modell und einer Embedded-Prozessor-Plattform. Dieses Breakout-Board enthält bereits die ADIS1650x IMU von Analog Devices und eine 16-Pin-Stiftleiste, die mit 2-mm-Flachbandkabeln verbunden werden kann. Als allgemeine Richtlinie gilt, dass diese Breakout-Boards eine zuverlässige Kommunikation über Flachbandkabel bis zu einer Länge von 20 cm unterstützen. Dennoch ist es immer eine gute Idee, die Signalintegrität zu überprüfen, bevor Sie sich auf diese Art von Verbindung verlassen, um eine kritische Kommunikationsverbindung zu unterstützen.
