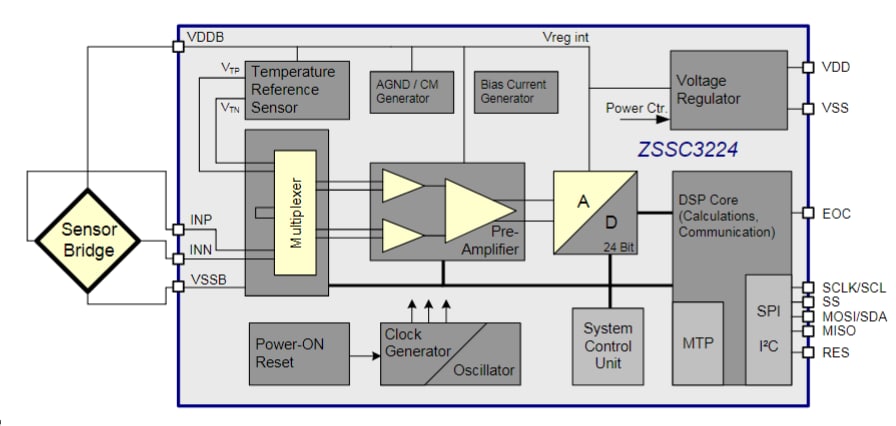

Renesas Electronics ZSSC3224 Sensor-Signalkonditionierer-IC

Der ZSSC3224 Sensor-Signalkonditionierer-IC (SSC) von IDT (Integrated Device Technology) ist für eine hochpräzise Verstärkung und eine Analog-Digital-Umwandlung eines Eingangssignals ausgelegt. Der ZSSC3224 IC ist außerdem für hochauflösende Sensor-Modulapplikationen zur Korrektur von resistiven Brücken oder absoluten Spannungssensoren ausgelegt. Darüber hinaus bietet dieser IC eine korrigierte Temperatur-O/P, die mit einem internen Sensor gemessen wird. Die gemessenen und korrigierten Sensorwerte werden an den digitalen Ausgangspins bereitgestellt, die als I²C (≤3,4 MHz) oder SPI (≤20 MHz) konfiguriert werden können.

Der ZSSC3224 IC kann einfach über die serielle Schnittstelle programmiert werden, die für die PC-gesteuerte Programmierung des Kalibrierkoeffizienten im Speicher verwendet wird. Der 24-Bit-SSC-IC ist ein hochintegriertes CMOS-Design, das sich hervorragend für Batterieapplikationen mit niedriger Spannung und niedrigem Strom eignet. Zu den typischen Applikationen gehören Lüftersteuerung, barometrische Höhenmessung, Wettervorhersage sowie Druckmessungen.

Merkmale

Flexibles programmierbares Analog-Frontend-Design bis zu 24-Bit-Analog-Digital-Wandler (ADC)
6,6 bis 216 (linear) vollständig programmierbarer Gain-Verstärker für die Optimierung der Sensorsignale
Interner automatisch kompensierter 18-Bit-Temperatursensor
Digitale Kompensation einzelner Sensor-Offsets
Digitale Kompensation der Sensor-Gain, Temperatur-Gain und des Offset-Drifts der 1. und 2. Ordnung
Programmierbarer Unterbrechungsbetrieb

Hochgeschwindigkeitsmessung (z. B.: konditionierte 18-Bit-Sensorsignal-Messrate >200 s-1)
±0,10 % vollständiger Ausgangsspegel (FSO)^* typische Sensorelement-Genauigkeit
-40 °C bis 85 °C Betriebstemperatur
<0,7 mK/LSB Temperaturauflösung
20 nA Strom im Schlafmodus
~1,0 mA Stromverbrauch im Betriebsmodus
