ROHM Semiconductor WL-CSP-Baureihe EEPROMs
Die EEPROMs der WL-CSP-Baureihe von ROHM Semiconductor sind serielle EEPROMs mit bis zu 8 KBit und einer I2C-BUS-Schnittstelle. Diese Geräte sind für alltäglich genutzte Elektrogeräten konzipiert. Die WL-CSP EEPROMs implementieren zwei Anschlüsse des seriellen Takts (SCL) und seriellen Daten (SDA) für alle Steuerungen. Diese Geräte werden mit einer Spannung von bis zu 5,5 V mit einem Betrieb von bis zu 400 kHz betrieben. Die WL-CSP EEPROMs sind in UCSP30L1- (4-Pin), VCSP50L1- oder VCSP50L2-Gehäusen erhältlich.
Merkmale
- Alle Steuerungen sind über zwei Ports mit serieller Taktfrequenz (SCL) und serieller Daten (SDA) verfügbar
- Bis zu 5,5 V Betriebsspannung, möglicher 400 kHz-Betrieb
- Seitenschreibmodus von 16-Byte/32-Byte
- Geringe Stromaufnahme
- Datenhaltung: 100 Jahre (Ta = 25 °C)
- Reset-Schaltung beim Einschalten
- Verhinderung von Schreibfehlern bei Niederspannung
- Rauschfilter und Schmitt-Trigger-Schaltung am SCL/SDA-Pin zur Rauschunterdrückung
- Ursprünglicher Auslieferungszustand FFh
Technische Daten
- 4 Millionen Mal (tA = 25 °C) Schreibzyklen
- 100 Jahre (TA = 25 °C) Datenhaltung
- 5 ms (max.) Schreibzykluszeit
- -40 °C bis +85 °C Umgebungsbetriebstemperatur
Zugehörige EEPROMs
ROHM Semiconductor 125 °C I2C-BUS-EEPROMs für 2-Draht-Automotive
I2C-BUS-EEPROMs, die für 2-Draht-Fahrzeuganwendungen ausgelegt sind und AEC-Q100-qualifiziert sind.

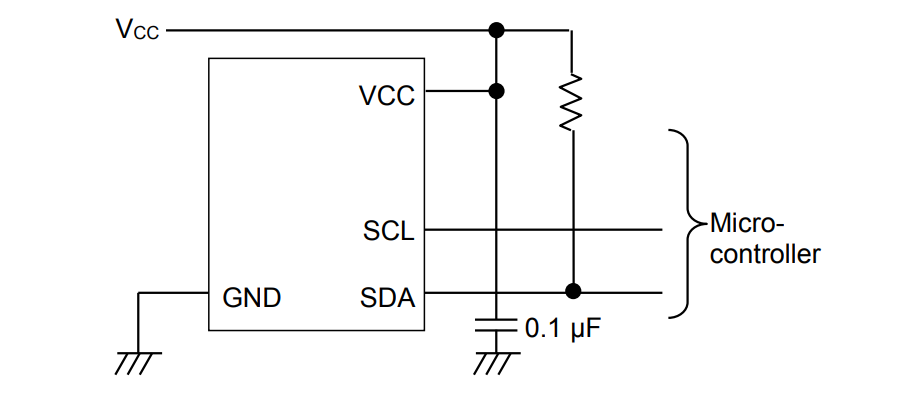

Typische Applikations-Schaltung
