u-blox EVK-M101 GNSS-Evaluierungskit

Das u-blox EVK-M101 GNSS-Evaluierungskit wird zur Evaluierung des Betriebsverhaltens der u‑blox M10-Positionierungstechnologie verwendet. Das Kit wird in einem robusten Metallgehäuse mit einer kompakten Größe von 105mm x 64mm x 26mm angeboten. Der 14-Pin-Front-Steckverbinder bietet Zugriff auf sämtliche Pins der Chip-Schnittstellen und ermöglicht Strommessungen. Das Applikationsboard kann den eingebetteten u-blox-M10-Chip über das SPI oder über den I2C-Bus verbinden.

Das EVK-M101 Evaluierungskit wird mit der u-center PC-software für Konfiguration, Evaluierung und Debugging von u-blox GNSS-Produkten und -Diensten geliefert. u-center bietet Unterstützung in allen Phasen eines Systemintegrationsprojekts.

Das EVK-M101 wird über die USB-Schnittstelle mit Strom versorgt. Ein PC mit u-center kann über die USB- oder RS232-Schnittstelle angeschlossen werden. Die integrierten Stromverbrauchssensoren ermöglichen kontinuierliche Messungen mithilfe der mitgelieferten u-center GNSS-Evaluierungssoftware.

Merkmale

  • Benutzerfreundliches Kit, einschließlich Antenne, Verkabelung und Softwarepaket zur Evaluierung aller Funktionen des M10-GNSS von u-blox
  • Robustes Gehäuse mit Pin-Header für einen vollständigen Zugriff auf alle I/O-Anschlüsse des M10-Chips von u-blox
  • On-Board-Stromverbrauchssensoren

Applikationen

  • Smart Watches
  • Haustier-Tracker
  • Bestandsverfolgung
  • Fahrzeug-Tracker
  • Persönliche Navigationssysteme
  • Wi-Fi 6E-Zugangspunkte

Verfügbare Produkte

  • EVK-M101
    • u-blox M10 GNSS-Evaluierungskit für MAX-M10S und MIA-M10Q mit TCXO-Oszillator
  • EVK-M101C
    • u-blox M10 GNSS-Evaluierungskit für MAX-M10M und MIA-M10C mit Quarzoszillator

Lieferumfang Kit

  • EVK-M101 Einheit mit kompakten Abmessungen von 105 mm x 64 mm x 26 mm
  • USB-C-Kabel
  • Aktive GNSS-L1-Band-Antenne mit einem Kabel von 3 m

Ressourcen

Videos

Verwandte Produkte

u-blox MIA-M10 Standard-Präzisions-GNSS-Module

Bietet eine außergewöhnliche Empfindlichkeit und Erfassungszeiten für alle L1 GNSS-Systeme.

Learn Moreüber u-blox MIA-M10 Standard-Präzisions-GNSS-Module View Productsverwandt mit u-blox MIA-M10 Standard-Präzisions-GNSS-Module

u-blox M10 Standard-GNSS-Präzisionsplattform

Hochintegrierte Lösungen, die für größenbeschränkte Bauteile optimiert sind.

Learn Moreüber u-blox M10 Standard-GNSS-Präzisionsplattform

u-blox MAX-M10 Standard-Präzisions-GNSS-Module

Basieren auf der u-blox-Plattform M10 GNSS.

Learn Moreüber u-blox MAX-M10 Standard-Präzisions-GNSS-Module View Productsverwandt mit u-blox MAX-M10 Standard-Präzisions-GNSS-Module

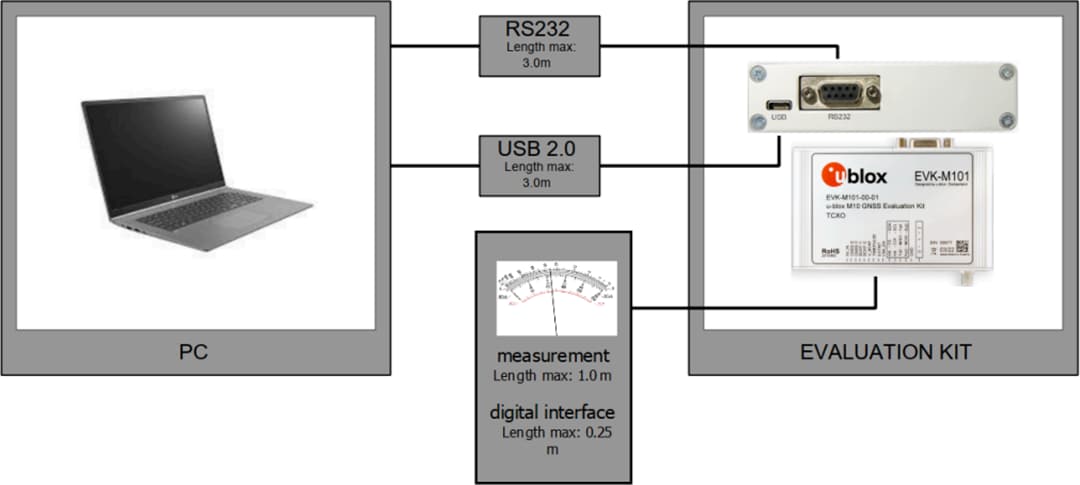

Testeinrichtung

u-blox EVK-M101 GNSS-Evaluierungskit

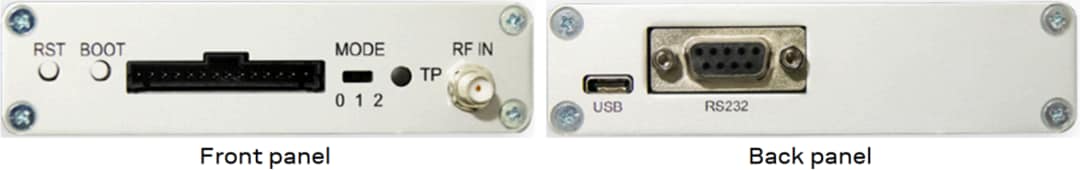

Panel-Ansichten

u-blox EVK-M101 GNSS-Evaluierungskit
